Driver motore CC a ponte H L9958 STMicroelectronics
I driver motore CC a ponte H L9958 STMicroelectronics sono dispositivi controllati da uno SPI, progettati per il controllo dei motori CC e passo-passo, in applicazioni a sicurezza critica e in condizioni ambientali estreme. I driver motore CC a ponte H L9958 STMicroelectronics sono protetti contro le sovratemperature e i cortocircuiti. Possiedono un blocco sottotensione per tutte le tensioni di alimentazione VS e VDD e per la sovratensione su VDD. Tutti i malfunzionamenti fanno andare le fasi in uscita ai tre stati. Il L9958 presenta una soglia di picco per la regolazione della corrente, programmabile dall'SPI tipicamente fino a 8,6 A. La tensione di alimentazione operativa della batteria di questi driver motore STMicroelectronics va da 4,0 V a 28 V, mentre la tensione di alimentazione operativa VDD va da 4,5 V a 5,5 V. Questi driver a ponte H sono disponibili in integrati di tre potenze: PowerSO-20, PowerSO-16 e PowerSSO-24.

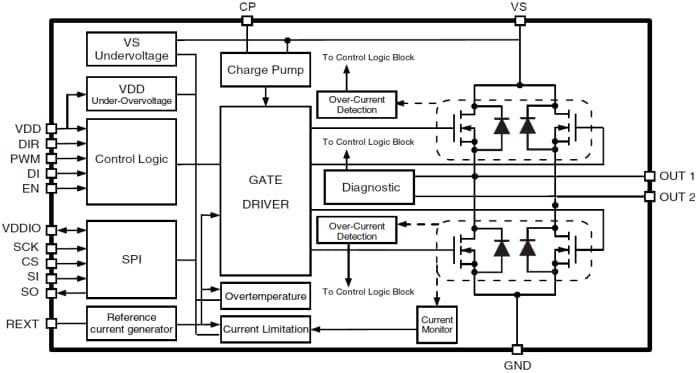

Caratteristiche
Soglia di picco per la regolazione della corrente, programmabile dall'SPI tipicamente fino a 8,6 A.
Tensione di alimentazione operativa della batteria da 4,0 V a 28 V
Tensione di alimentazione operativa VDD da 4,5 V a 5,5 V
Tutti i piedini resistono a 19 V, i piedini Vs e di uscita resistono a 40 V
Percorso completo RON da 100 mΩ (a TJ=-40 °C) a 300 mΩ (a TJ=150 °C)
Ingressi logici compatibili con TTL/CMOS
Frequenza operativa fino a 20 kHz
Interfaccia SPI a 16 bit per configurazione/diagnostica, funzione catena a margherita
Protezione da cortocircuiti e sovratemperature
Funzione di disabilitazione per sottotensione VS
Protezione da sottotensione e sovratensione VDD
Rilevamento sovratensione VDD
Rilevamento carico aperto in condizione ON
Diagnostica completa in stato OFF
Ingressi di abilitazione e disabilitazioneBassa corrente in stato di attesa (<10>
Controllo velocità di variazione di tensione e corrente per basse interferenze elettromagnetiche, programmabile tramite SPI
Disponibile in integrati di tre potenze: PowerSO-20 (L9958), PowerSO-16 (L9958SB) e PowerSSO-24 (L9958XP)
Applicazioni
Motori CC e passo-passo in applicazioni a sicurezza critica e in condizioni ambientali estreme
