STMicroelectronics Booster di segnale/protezione ESD HDMI2C1
I CI di booster di segnali/protezione ESD HDMI2C1 STMicroelectronics combinano l'obbligatorio condizionamento del segnale-controllo e la protezione ESD per i prodotti conformi allo standard HDMI. Questo nuovo prodotto semplifica la progettazione di connessioni conformi allo standard HDMI per set-top box ad alta definizione come lettori Blu-ray, console di videogiochi e decoder satellitari. Questi dispositivi occupano fino al 70% di spazio in meno sulla scheda rispetto a una rete equivalente di componenti distinti per la protezione ESD, il potenziamento e lo sfasamento di livello dei segnali di controllo HDMI.
Caratteristiche
- HDMI 2.0 (4K/2K 60fps) compliant from -40°C to +85°C
- TMDS high bandwidth and very low clamping voltage ESD protection
- Supports direct connection to low-voltage HDMI ASIC and/or CEC driver (down to 1.8V)
- DDC capacitive decoupling between ASIC and HDMI connector and dynamic pull-up for long cable driving
- 8kV contact ESD protection on connector side
- Back drive protection on 5V, DDC bus and CEC
- CEC independent structure from main power supply
- HDMI Ethernet and audio return channel (HEAC) compatible
- HPD pull down and signal conditioning
- Short-circuit protection on 5V output
Applicazioni
- Consumer and computer electronics HDMI Sink device such as
- Set-top boxes
- ADSL boxes
- DVD and Blu-Ray disk systems
- Notebook / PC graphic cards
- Game consoles
- Home theaters

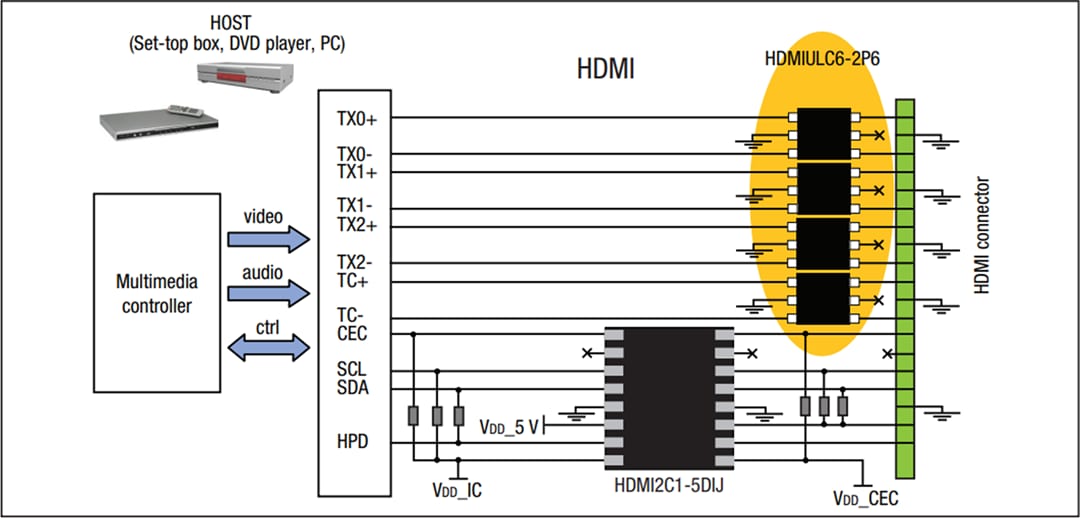

Typical Application Circuit
