STMicroelectronics Scheda di espansione X-NUCLEO-OUT04A1
La scheda di espansione X-NUCLEO-OUT04A1 STMicroelectronics è una scheda di espansione di uscita digitale industriale per STM32 Nucleo. Questa scheda fornisce un ambiente potente e flessibile per la valutazione delle capacità di guida e diagnostica del modulo IPS2050H-32 (relè a stato solido smart-power a monte doppio). L' X-NUCLEO-OUT04A1 si interfaccia col microcontroller su STM32 Nucleo tramite fotoaccoppiatori 5 kV pilotati da pin GPIO, Arduino UNO 3 R e connettori morpho ST. Questa scheda di espansione può essere collegata a una scheda di sviluppo NUCLEO-F401RE o NUCLEO-G431RB. È anche possibile valutare un sistema composto da un massimo di quattro schede di espansione X-NUCLEO-OUT04A1 impilate.
Caratteristiche
- Basata sul doppio interruttore a monte IPS2050H-32, che presenta:
- Intervallo di funzionamento fino a 60V/5.7A
- Bassa dissipazione di potenza (RON (MAX.) = 50mΩ)
- Decadimento rapido per carichi induttivi
- Azionamento intelligente del carico capacitivo
- Blocco per sottotensione
- Protezione da sovraccarico e sovratemperatura per canale
- Package PSSO24
- Intervallo operativo della scheda applicativa: da 8 a 33 V/0 a 5,7 A
- Intervallo tensioni di funzionamento esteso (J3 aperto) fino a 60 V
- LED verdi per stato on/off di uscita
- LED rossi per la diagnostica per canale (sovraccarico e surriscaldamento)
- Isolamento galvanico 5 kV
- Protezione da polarità inversa su guida di alimentazione
- Conformità EMC con IEC61000-4-2, IEC61000-4-3 e IEC61000-4-5
- Compatibile con schede di sviluppo STM32 Nucleo
- Dotato di connettori Arduino UNO 3 R
- Certificazione CE
- conforme a RoHS e Cina RoHS
Applicazioni
- Distributori automatici
- Controllo logico programmabile (PLC)
- Applicazioni generiche di interruttori a monte
- Ingresso/uscita periferica PC industriale
- Macchine a controllo numerico

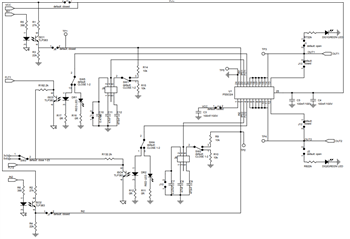

Schemi
Interruttori correlati
STMicroelectronics Interruttori IPS2050H e IPS2050H-32
Doppi CI di commutazione lato alto che gestiscono carichi capacitivi, resistivi o induttivi.
Prodotti correlati
STMicroelectronics Scheda di espansione X-NUCLEO-OUT03A1
Fornisce un ambiente potente per la valutazione delle capacità di azionamento di IPS2050H.
STMicroelectronics Pacchetto Nucleo STM32 P-NUCLEO-IOD04A1
Possono essere utilizzati a scopo di valutazione e come ambiente di sviluppo.
