STMicroelectronics Scheda di espansione X-NUCLEO-OUT03A1
La scheda di espansione X-NUCLEO-OUT03A1 di STMicroelectronics è una scheda di espansione di uscita digitale industriale per STM32 Nucleo. Questa scheda fornisce un ambiente potente e flessibile per la valutazione delle capacità di guida e diagnostica del modulo IPS2050H. La scheda X-NUCLEO-OUT03A1 si interfaccia con il microcontroller sul Nucleo STM32 tramite fotoaccoppiatori da 5 kV azionati da pin GPIO, Arduino UNO R3 e connettori ST morpho. Questa scheda di espansione può essere collegata a una scheda di sviluppo NUCLEO-F401RE o NUCLEO-G431RB. È possibile anche valutare un sistema composto da un massimo di quattro schede di espansione X-NUCLEO-OUT03A1 impilate.
Caratteristiche
- Basata sull' interruttore doppio lato alto IPS2050H, che presenta:
- Intervallo di funzionamento fino a 60 V/2,5 A
- Bassa dissipazione di potenza (RON(MAX.) = 50 mΩ)
- Decadimento rapido per carichi induttivi
- Pilotaggio intelligente del carico capacitivo
- Blocco per sottotensione
- Protezione da sovraccarico e sovratemperatura per canale
- Package PSSO24
- Intervallo di funzionamento della scheda di applicazione: da 8 a 33 V/da 0 a 2,5 A
- Intervallo di tensione di funzionamento esteso (J3 aperto) fino a 60 V
- LED verdi per stato on/off di uscita
- LED rossi per la diagnostica per canale (sovraccarico e surriscaldamento)
- Isolamento galvanico di 5 kV
- Protezione da polarità inversa della guida di alimentazione
- Conformità EMC con IEC61000-4-2, IEC61000-4-3 e IEC61000-4-5
- Compatibile con schede di sviluppo STM32 Nucleo
- Dotata di connettori Arduino UNO R3
- Certificazione CE
- Conforme a RoHS e China RoHS
Applicazioni
- Controllo logico programmabile (PLC)
- Distributori automatici
- Ingresso/uscita periferica PC industriale
- Applicazioni generiche di interruttori a monte
- Macchine a controllo numerico

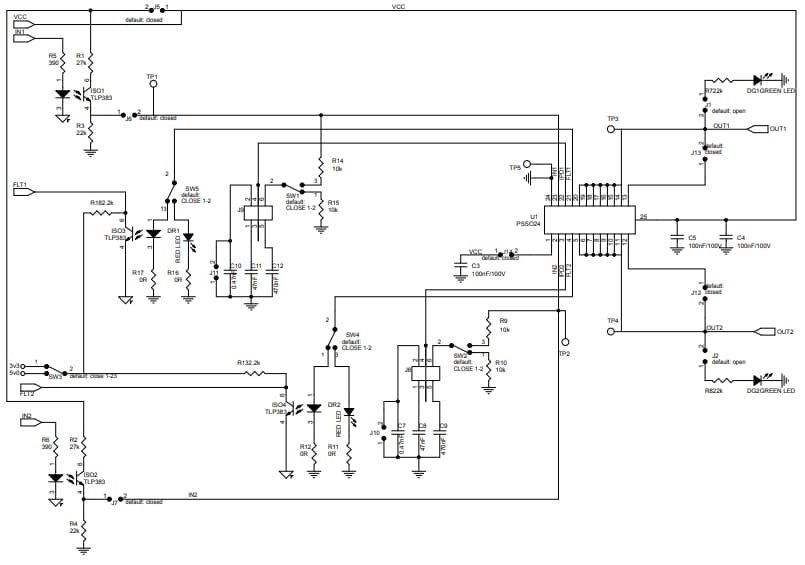

Schemi
