STMicroelectronics Amplificatore operazionale doppio TSX582
L'amplificatore operazionale doppio TSX582 di STMicroelectronics offre un'elevata capacità di tensione e corrente, con protezioni interne contro il surriscaldamento e il sovraccarico di corrente. L'amplificatore operazionale doppio stabile a guadagno unitario offre una maggiore immunità ai disturbi ESD e RF.
L'Amplificatore TSX582 di STMicroelectronics eroga tipicamente fino a 200 mA per canale per pilotare carichi induttivi a bassa resistenza, come risolvitori angolari, cavi di uscita e attuatori piezoelettrici. I due amplificatori di uscita a corrente elevata del TSX582 possono pilotare carichi direttamente in modalità a ponte o collegati in parallelo, il che raddoppia la corrente di uscita di sink/sorgente.
Il TSX582 è alloggiato in un package PowerSO-8 con un pad esposto ed è qualificato per applicazioni per il settore automobilistico in un intervallo di temperatura da -40 °C a +125 °C.
Caratteristiche
- Tensione di alimentazione da 5 V a 16 V
- Alta corrente di uscita di 200 mA
- Uscita rail-to-rail, ingresso rail basso
- Prodotto guadagno-larghezza di banda 3 MHz
- Alta velocità di risposta di 2 V/μs
- Esclusione termica interna e limitatore di corrente di uscita
- Migliore immunità ai disturbi RF
- Alta tolleranza HBM 4 kV a ESD
- Intervallo di temperatura esteso da -40 °C a +125 °C
- Grado automobilistico
- Basso rumore 45 nV/√Hz a 1 kHz
- ICC (tip.) = 2,3 m
- Guadagno unitario stabile
- Offset basso 2,4 mV max. (25 °C)/3mV max. (intero intervallo di temperatura)
- Bassa corrente di polarizzazione di ingresso
Applicazioni
- Driver servo
- Driver valvola
- Alimentazione CC, sorgente CA
- Strumentazione portatile
- Driver di linea
- Controllo motori
- Resolver angolare
- Driver LED
- Controllo dei processi industriali

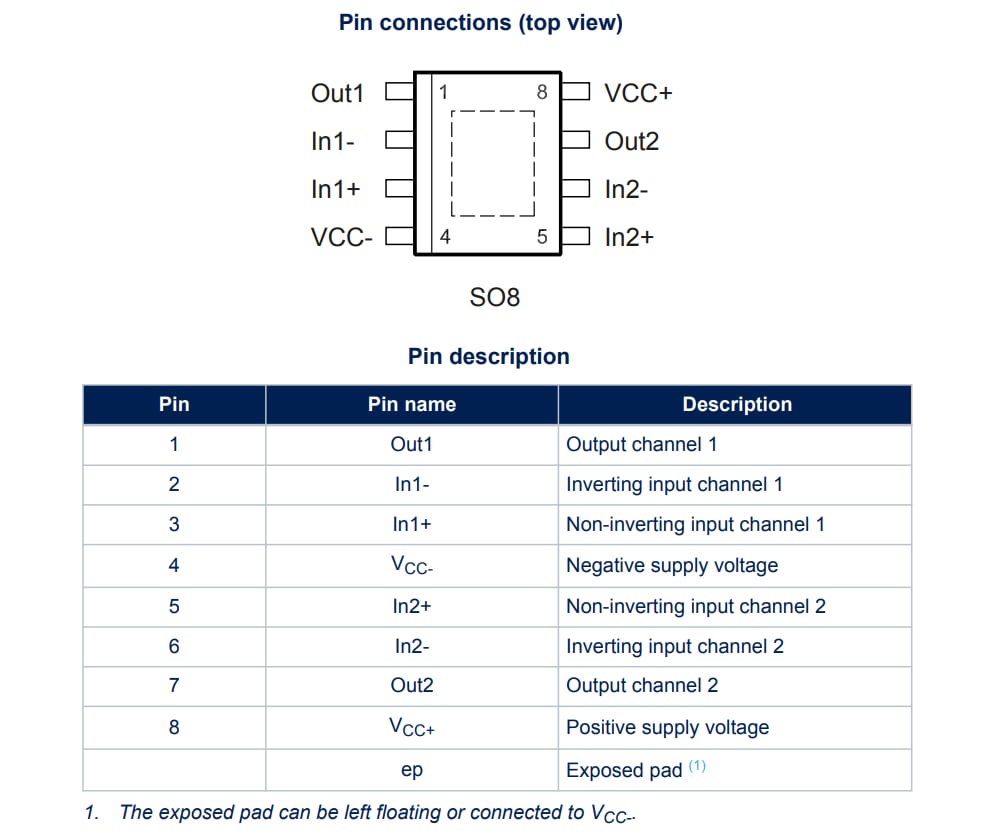

Configurazione pin
Circuito interno equivalente di protezione ESD e ingresso
