STMicroelectronics Interruttore SPDT quadruplo STG5592
L'interruttore SPDT quadruplo STG5592 di STMicroelectronics è un interruttore SPDT (Single Pole Dual Throw) analogico quadruplo a basso voltaggio CMOS ad alta velocità o interruttore multiplatore/demultiplatore 2:1 progettato con tecnologia CMOS con gate al silicio. Il dispositivo è stato sviluppato per funzionare a tensioni da 1,65V a 5,5V, che lo rende ideale per applicazioni portatili. Il circuito offre ingressi nSEL per controllare l'interruttore. L'interruttore S1 è ON (collegato alla porta comune Dn) quando l'ingresso nSEL è mantenuto alto, e OFF (tra le due porte sussiste uno stato di alta impedenza) quando SEL è mantenuto basso. L'interruttore S2 è ON (collegato alla porta comune D) quando l'ingresso nSEL è mantenuto basso, e OFF (tra le due porte persiste uno stato di alta impedenza) quando nSEL è mantenuto alto.
L'interruttore SPDT quadruplo STG5592 di STMicroelectronics presenta anche una velocità di commutazione rapida, un tempo di ritardo di interruzione prima dell'azionamento e un bassissimo consumo energetico. Tutti gli ingressi e le uscite sono dotati di circuiti di protezione contro le scariche elettrostatiche, garantendo immunità ESD.
Caratteristiche
- Ampio intervallo della tensione di funzionamento a VCC (opr) = 1,65V a 5,5V alimentazione singola
- Bassa resistenza in conduzione di Ron(peak) = 2,75Ω (TA = 25°C) a VCC = 5V
- Bassa dissipazione di potenza:
- ICC = 0,1µA a TA = 25°C
- ICC = 25µA a TA = 125°C
- Logica compatibile 1,8V
- Logica a prova di errore
- Larghezza di banda tipica (-3 dB) a 500 MHz su tutti i canali
- Temperatura di funzionamento da -40 °C a +125 °C
- Conforme alla commutazione del segnale USB (2.0) da alta velocità (480 Mbps)
Applicazioni
- Fitness e benessere
- Monitor attività, food pod e podometri, sensori del sonno, monitor della frequenza cardiaca
- Misurazione emozionale
- Abbigliamento intelligente, orologi intelligenti, display HUD
- Infotainment
- Cuffie
- Occhiali intelligenti, orologi intelligenti
- Settore sanitario e medico
- Misuratori della pressione sanguigna, monitor ECG, monitoraggio continuo della glicemia
- Pompe di insulina, prodotti per la somministrazione di farmaci
- Settore industriale
- Terminali da portare alle mani, display HUD, abbigliamento intelligente, dispositivi di rilevamento indossabili

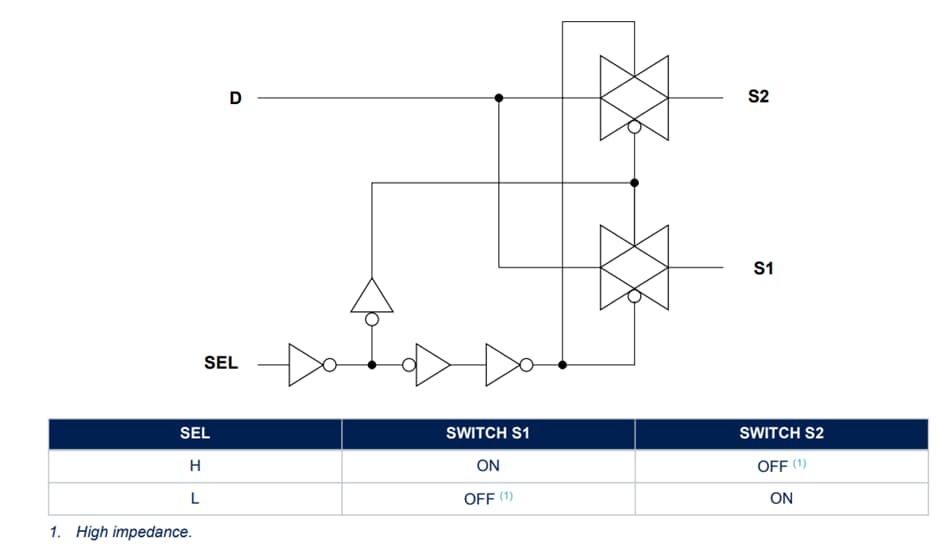

Circuito di ingresso
Profilo del package
