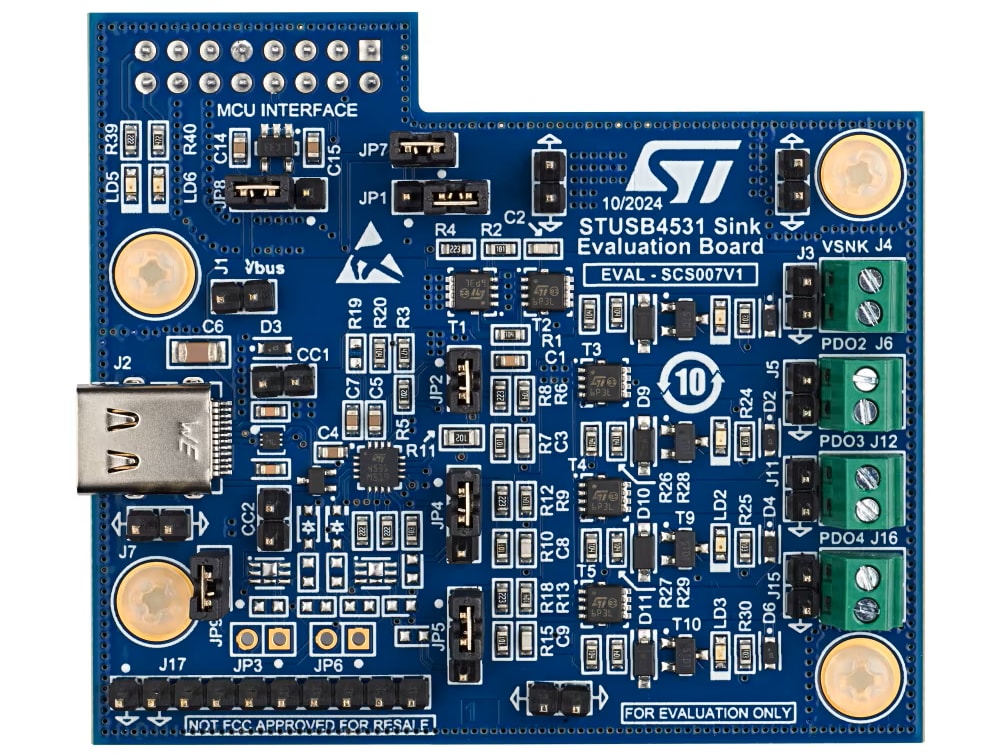

STMicroelectronics Scheda di valutazione EVAL-SCS007V1
La scheda di valutazione STMicroelectronics EVAL-SCS007V1 è costruita sull'STUSB4531, un sink USB PD pronto all'uso. Il dispositivo gestisce la negoziazione USB PD con una sorgente per facilitare uno o più percorsi di carica. Diversi LED segnalano la disponibilità di energia su ciascuna delle quattro uscite offerte.
La porta sink USB PD STMicro STUSB4531 è preconfigurata con tre PDO (5 V, 9 V, 15 V) e un PDO variabile (da 9 V a 20 V) per soddisfare una vasta gamma di applicazioni (PDP = 30 W). I PDO possono essere facilmente personalizzati con interfaccia grafica correlata (GUI).
Caratteristiche
- Porta SINK di alimentazione USB (fino a 100 W)
- Controller USB PD STUSB4531, certificato per:
- USB Type-C® (rev 2.4)
- USB PD (rev 3.2)
- TID: 13956
- LED di stato
- Supporto batteria scarica
- Profili di avvio personalizzabili
- Percorsi di uscita multipli
- Conforme a USB 2.0
- Costo DiBa ridotto, ingombro ridotto
Applicazioni
- Sostituzione del barrel USB micro-B e CC
- Applicazioni alimentate da VBUS, a batteria e con alimentazione esterna
- Set-top box, videocamere, fotocamere, giochi, display e televisori
- Internet delle cose (IoT), droni, stampanti e stampanti 3D
- Accessori per computer e hub dati
- Accessori e dispositivi alimentati a batteria
- Illuminazione a LED e industriale
- Assistenza sanitaria e dispositivi portatili
- Qualsiasi dispositivo sink di tipo C/PD
Controller correlato
STMicroelectronics Controller SINK USB PD autonomo STUSB4531
Il dispositivo negozia un contratto di fornitura di energia con una fonte senza richiedere il supporto software.
Progetto di riferimento
STMicroelectronics Progetto di riferimento EVAL-SCS006V1
Progettato per una rapida migrazione da una presa di alimentazione personalizzata o da un connettore cilindrico CC a un connettore USB tipo C®
Panoramica
Pubblicato: 2026-01-09
| Aggiornato: 2026-01-15
