STMicroelectronics Filtro di modo comune per il settore automobilistico ECMF2-40A100M6Y

Il filtro di modo comune per il settore automobilistico   ECMF2-40A100M6Y di STMicroelectronics sopprime efficacemente il rumore di modo comune EMI/RFI su linee dati ad alta velocità, tra cui MIPI AFY, FPD-link III, GMSL, APIX, USB2.0, USB3.2, USB4, HDMI2.0 e HDMI2.1. Progettato per sostituire le bobine di arresto di modo comune o LTCC tradizionali discrete, questo dispositivo integra robuste protezioni ESD sul lato del connettore per la conformità agli standard ISO 10605, caratteristica che lo rende la scelta ideale per migliorare l’integrità del segnale. Con questa combinazione 2-in-1, l'ECMF2-40A100M6Y di STMicroelectronics offre prestazioni RF superiori rispetto ai filtri discreti con protezione ESD esterna.

In un package QFN-6L (DFN1414) con flange bagnabili, l'ECMF2-40A100M6Y garantisce la compatibilità con i sistemi di ispezione visiva automatica (AOI). Questo componente è perfetto per i progettisti che desiderano migliorare le capacità di soppressione EMI/RFI dei prodotti con una soluzione efficiente in termini di spazio e affidabile.

Caratteristiche

  • Conformi alle qualifiche AEC-Q101
  • Larghezza di banda differenziale di 12,5 GHz per conformarsi a MIPI, FPD-link, GMSL, APIX, HDMI 2.0, HDMI 2.1, USB3.2 Gen1/Gen2 e USB4
  • Attenuazione di modo comune su frequenze LTE, BLE, Wi-Fi e V2x
    • -15 dB a 2,4 GHz
    • -15 dB a 5,9 GHZ
  • Bassa corrente di dispersione a VRM (IR <70 nA)
  • Flangia bagnabile per un’ispezione ottica automatica
  • Basso consumo di spazio su PCB di 1,89 mm2
  • Componente conforme a RoHS ECOPACK2
  • Conforme a ISO 10605 – C = 150 pF, R = 330 Ω
    • ±9 kV (scarica sui contatti)
    • ±20 kV (scarica in aria)
  • Conforme ai seguenti standard:
    • UL 94V-0
    • J-STD-020 MSL livello 1
    • Ingombro IPC7531 e package registrato JEDEC
  • Package QFN-6L 1,4 mm x 1,35 mm (DFN1414)
  • Intervallo di temperatura di giunzione di funzionamento da -55 °C a +150 °C

Applicazioni

  • Reti ad alta velocità di bordo (SerDes, MIPI, LVDS)
  • Sistemi avanzati di assistenza al conducente (ADAS), fotocamere e radar
  • Infotainment di bordo (IVI)
  • Cluster digitali

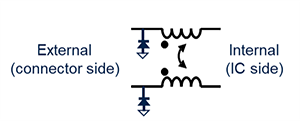

Schema funzionale

Schema - STMicroelectronics Filtro di modo comune per il settore automobilistico ECMF2-40A100M6Y
