STMicroelectronics Convertitore step-down automotive DCP0606Y 6V/6A
Il convertitore step-down DCP0606Y automotive 6V/6A di STMicroelectronics è un convertitore monolitico step-down (buck) per applicazioni per il settore automobilistico. Il DCP0606Y di STMicroelectronics supporta un intervallo di tensione in ingresso di 2,9 V a 6 V e fornisce fino a 6 A di corrente di uscita continua rendendolo ideale per alimentare le guide da 3,3 V e 5 V nei sistemi settore automobilistico. Il dispositivo integra MOSFET a canale N a bassa resistenza e funziona in modalità di emulazione del diodo per ottimizzare l'efficienza su carichi variabili, raggiungendo un'efficienza fino al 93% a frequenza di commutazione di 2,25 MHz. Il convertitore è dotato di un intervallo di tensione di uscita regolabile da 0,6 V a 5,0 V con una precisione del ±1,5% e la frequenza di commutazione è selezionabile tra 1,8 MHz e 4 MHz. Le funzionalità aggiuntive includono il controllo dell'avvio progressivo, il monitoraggio della tensione di uscita, la segnalazione di alimentazione e le protezioni contro sovratensione, sovracorrente e surriscaldamento. Confezionato in un compatto QFN da 2 mm x 3 mm con fianchi bagnabili, il DCP0606Y è certificato AEC-Q100 Grado 1, garantendo affidabilità in ambienti automobilistici difficili.
Caratteristiche
- Certificazione AEC-Q100 classe 1
- Intervallo di temperature di giunzione di funzionamento da -40 °C a +150 °C
- Progettato per le guide di alimentazione da 3,3 V e 5 V
- Corrente di uscita continua da 6 A, efficienza tipica del 93% a fSW= 2,25 MHz, VIN= 5 V, VOUT= 3,3 V
- MOSFET integrati da 11 mΩ per un'alta efficienza
- Tensione di uscita regolabile fino a 0,6 V
- Precisione tensione di uscita: 1,5%
- Opzione di tensione di uscita fissa su richiesta
- Portata della frequenza di commutazione selezionabile da 1,8 MHz a 4 MHz con dithering
- Modalità di salto dei Pulse per ottimizzare l'efficienza a carico leggero
- Protezioni di auto-ripristino
- Sovratensione
- Sovracorrente
- Sovratemperatura
- Uscita di alimentazione efficiente
- Tracciamento della tensione di uscita
- Sincronizzazione esterna con commutazione di fase programmabile
- Package QFN 2 mm x 3 mm con flange bagnabili
Applicazioni
- Regolazione post di alta corrente e bassa tensione
- Alimentatori di potenza core digitale per telematica, HUD, infotainment, multimediali e telecamere
- Alimentatori di potenza per sistemi avanzati di assistenza al conducente (ADAS)
Diagramma a blocchi
Circuito di applicazione tipico

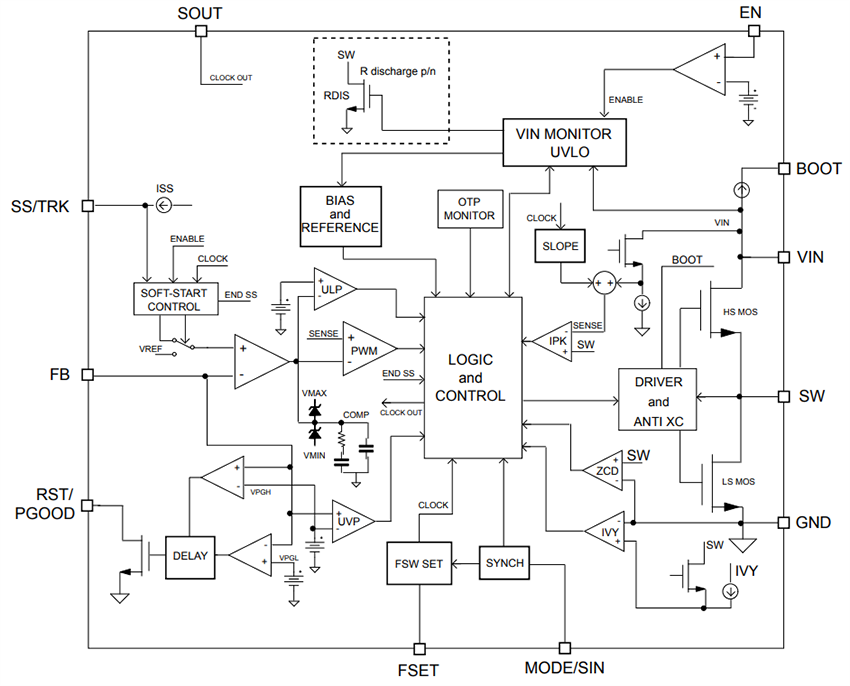

Schema a blocchi del circuito di controllo
Il DCP0606Y è basato su un'architettura in modalità a corrente di picco a frequenza costante. Grazie alla rete di compensazione integrata e alla generazione della pendenza, non sono necessari componenti esterni aggiuntivi per la stabilizzazione del circuito.
Programmazione della tensione di uscita
La tensione di uscita può essere programmata tramite un divisore resistore esterno, da 0,6 V fino a quasi VIN.
Strumento di sviluppo
STMicroelectronics Scheda di valutazione STEVAL-0606YADJ
Un alimentatore switching step-down basato sul regolatore DCP0606Y in un contenitore QFN11 da 2 mm x 3 mm.
