STMicroelectronics Amplificatore bidirezionale per il rilevamento della corrente TSC1801
L'amplificatore di rilevamento della corrente bidirezionale TSC1801 di STMicroelectronics consente la misurazione della corrente sul lato basso con un ampio range di alimentazione da 2,0 V a 5,5 V. Il valore del guadagno è assegnato a 20 V/V ed è selezionabile in base al numero di lotto. L'amplificatore bidirezionale di rilevamento della corrente TSC1801 di STMicroelectronics è stato sviluppato per rilevare le cadute attraverso i resistori shunt di modo comune a bassa tensione.
Caratteristiche
- Ampio range di tensione di alimentazione: da 2,0 V a 5,5 V
- Guadagno fisso: 20 V/V
- Errore di uscita totale <>
- Tensione di offset di ±200µV max.
- Errore di guadagno di 0,1% max.
- Larghezza di banda di 2,1 MHz
- Intervallo di temperatura esteso da -40 °C a +125 °C
- Versione di grado automobilistico disponibile
- Vantaggi
- Errore totale garantito
- Distinta materiale ridotta
Applicazioni
- Rilevamento della corrente lato basso ad alta larghezza di banda
- Controllo del motore lato-basso
- Gestione dell'energia nei sistemi a energia solare
- Gestione dell'energia in HEV e EV

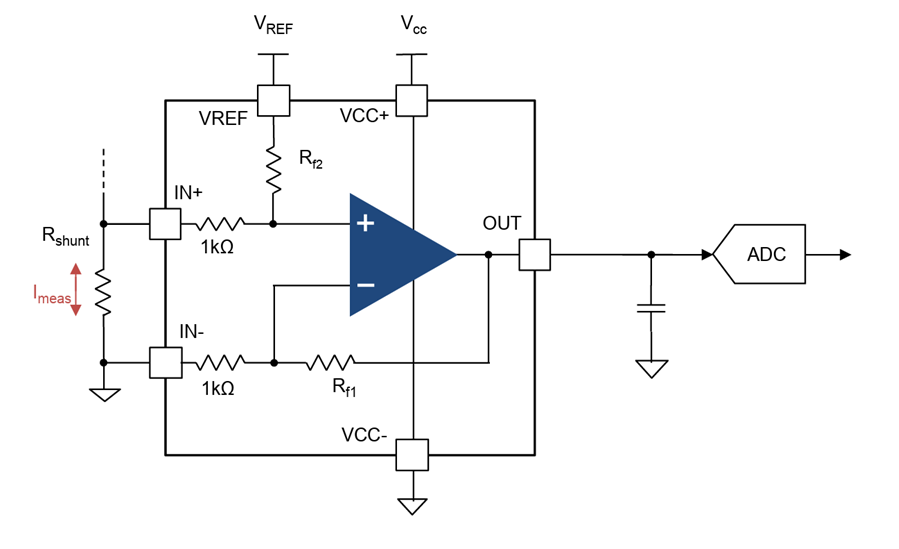

Diagramma schematico interno
Applicazione tipica
Video
Completa il design
