STMicroelectronics Microcontroller wireless STM32WBA6
I microcontrollori wireless STM32WBA6 di STMicroelectronics offrono prestazioni, efficienza e flessibilità. I dispositivi a bassissimo consumo integrano una potente radio conforme agli standard BLUETOOTH® LE e IEEE 802.15.4-2015. Gli MCU sono dotati di un core RISC Arm® Cortex®-M33 a 32 bit ad alte prestazioni e funzionano a una frequenza massima di 100 MHz.
I microcontrollori wireless STM32WBA6 di STMicroelectronics integrano una RADIO a 2,4 GHz che supporta Bluetooth LE, Matter, Thread e Zigbee®, rendendoli adatti a protocolli proprietari e modalità di funzionamento simultaneo. I microcontrollori supportano un array di fino a otto antenne e un amplificatore di potenza esterno, oltre a un'interfaccia PTA (packet traffic arbitration).
I dispositivi funzionano in intervalli di temperatura da -40 °C a 85 °C (giunzione a 105 °C) e da -40 °C a 105 °C (giunzione a 125 °C) con un'alimentazione da 1,71 V a 3,6 V. Una serie completa di modalità di risparmio energetico consente la progettazione di applicazioni a basso consumo. I dispositivi sono disponibili in quattro confezioni, da 48 a 121 pin, con o senza SMPS.
Caratteristiche
- Elevata velocità di trasmissione dati per garantire un trasferimento dati veloce e affidabile
- Flessibilità multiprotocollo (protocolli di comunicazione Bluetooth LE, IEEE 802.15.4, Zigbee, Thread e Matter)
- Capacità a lungo raggio per ampliare il raggio di comunicazione
- Elevata potenza di uscita per aumentare il raggio di comunicazione grazie a +10 dBm di potenza di uscita
- Funzionalità di messaggistica a basso consumo per prolungare la durata della batteria
Applicazioni
- Automotive
- Sport e fitness
- Sanità
- Intrattenimento
- Domotica
- Sicurezza e prossimità
Specifiche
- Include la tecnologia brevettata all'avanguardia di ST
- Radio a bassissimo consumo
- Radio a 2,4 GHz
- Ricetrasmettitore RF che supporta Bluetooth LE, IEEE 802.15.4-2015 PHY e MAC, con supporto per Thread, Matter e Zigbee
- Protocolli proprietari
- Sensibilità RX a -96 dBm (Bluetooth LE a 1 Mbps), -100 dBm (IEEE 802.15.4 a 250 kbps)
- Potenza di uscita programmabile fino a +10 dBm, con incrementi di 1 dB
- Supporto per PA esterno
- Arbitrato del traffico dei pacchetti
- Balun integrato per ridurre la DiBa
- Funzionamento a cristallo singolo
- Adatto a sistemi che richiedono la conformità alle normative sulle radiofrequenze ETSI EN 300 328, EN 300 440, FCC CFR47 Parte 15 e ARIB STD-T66
- Bluetooth LE
- LE 2M
- Codifica LE
- Rilevamento della direzione
- Controllo della potenza LE
- Canali isocroni
- Pubblicità estesa
- Pubblicità periodica
- Connessioni LE sicure
- Audio LE
- Rete mesh
- Specifiche di base v6.0
- Consumo ultrabasso con FlexPowerControl
- Alimentazione da 1,71 V a 3,6 V
- Intervallo di temperatura ambiente da -40 °C a 85 °C/105 °C
- Periferiche autonome con DMA, funzionanti fino alla modalità di arresto
- 120 nA in modalità standby (16 pin di riattivazione)
- 1,33 μA in modalità standby con RTC
- 1,15 µA in modalità standby con SRAM da 64 Kbyte
- 5,30 µA in modalità Stop 2 con SRAM da 64 Kbyte
- 29 µA/MHz in modalità Run
- Radio: Rx 4,26 mA / Tx a 0 dBm 5,94 mA
- CPU Arm Cortex-M33 a 32 bit con TrustZone®, MPU, DSP e core FPU
- Acceleratore ART con cache istruzioni da 8 Kbyte che consente l'esecuzione a stato di attesa zero dalla memoria flash (frequenza fino a 100 MHz, 150 DMIPS)
- Benchmark
- 1,5 DMIPS/MHz (Dhrystone 2.1)
- 410 CoreMark® (4,10 CoreMark/MHz)
- Memorie
- Memoria flash dual bank fino a 2 MB con ECC, inclusi 512 KB con 100.000 cicli
- SRAM fino a 512 KB, inclusi 64 KB con controllo di parità
- 512 byte (32 righe) OTP
- Gestione dell'alimentazione con regolatore LDO integrato e convertitore step-down SMPS, con supporto per l'accensione al volo e la scalabilità della tensione
- Gestione del clock
- Oscillatore a cristallo da 32 MHz
- Oscillatore a cristallo da 32 kHz (LSE)
- RC interno a bassa potenza da 32 kHz (±5%)
- RC interno a bassa frequenza da 32 kHz (500 ppm/°C)
- RC interno da 16 MHz regolato in fabbrica (±1%)
- PLL per clock di sistema, audio e ADC
- Fino a 86 I/O (la maggior parte dei quali tolleranti a 5 V) con capacità di interruzione e fino a 14 I/O con alimentazione indipendente fino a 1,08 V
- Periferiche analogiche (alimentazione indipendente)
- ADC a 12 bit 2,5 Msps, fino a 16 bit con sovracampionamento hardware
- Due comparatori a bassissimo consumo
- Periferiche di comunicazione
- Una porta USB OTG ad alta velocità con PHY integrato
- Una SAI (interfaccia audio seriale)
- Quattro UART (ISO 7816, IrDA, modem)
- Tre SPI
- Quattro I2C FM+ (1 Mbit/s), SMBus/PMBus®
- Periferiche di sistema
- Controller touch sensing, fino a 24 sensori, con supporto per sensori touch key, lineari e rotativi
- Un timer avanzato a 16 bit per il controllo dei motori
- Tre timer a 16 bit e due timer a 32 bit
- Due timer a 16 bit a basso consumo (disponibili in modalità Stop)
- Due timer Systick
- RTC con calendario hardware e calibrazione
- Due watchdog
- Controller DMA a 8 canali, funzionante in modalità Stop
- Sicurezza e crittografia
- Arm TrustZone e I/O, memorie e periferiche protette
- Schema di ciclo di vita flessibile con protezione dalla lettura (RDP) e debug protetto da password
- Root of trust grazie all'entry di avvio unico e all'area di protezione nascosta sicura (HDP)
- Installazione sicura del firmware (SFI), grazie ai servizi di sicurezza root integrati (RSS)
- Archiviazione sicura dei dati con chiave hardware univoca (HUK)
- Supporto per l'aggiornamento sicuro del firmware con TF-M
- Due coprocessori AES, di cui uno con resistenza DPA
- Acceleratore di chiave pubblica, resistente a DPA
- Acceleratore hardware HASH
- Generatore di numeri casuali reali, NIST
- Conforme a SP800-90B
- ID univoco a 96 bit
- Manomissioni attive
- Unità di calcolo CRC
- Supporto allo sviluppo
- Debug seriale (SWD), JTAG
- Tracciamento integrato (ETM)
- Package conformi a ECOPACK2
Comparison
Video
Associated MCUs
STMicroelectronics MCU Radio Wireless multiprotocollo STM32WBA5
Offre ai progettisti le prestazioni, l'efficienza e la sicurezza richieste per le applicazioni BLUETOOTH® LE.
Dev Tools
STMicroelectronics Schede STM32WBA Nucleo-64
Presenta una radio integrata a bassissimo consumo conforme alla specifica BLUETOOTH LE SIG v5.3.
STMicroelectronics Discovery Kit di STM32WBA65I-DK1 per STM32WBA65RI
Il kit include il microcontrollore STM32WBA65RI come piattaforma completa di dimostrazione e sviluppo.
Additional Resources

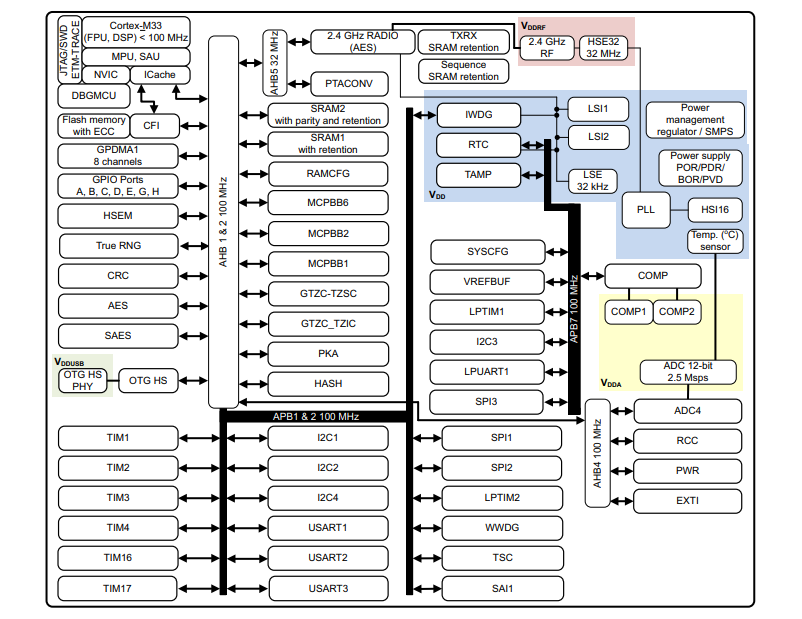

Block Diagram
