STMicroelectronics IGBT HB2 STGWA20H65DFB2
L'IGBT STGWA20H65DFB2 HB2 STMicroelectronics è un'evoluzione dell'avanzata struttura proprietaria field-stop trench gate. La serie HB2 ottimizza la conduzione con VCE(sat) premium a bassi valori di corrente e minore energia di commutazione. L'IGBT STGWA20H65DFB2 HB2 presenta un basso VCE(sat) di 1,65 V (tip.) a un IC di 20 A.
L'IGBT ST STGWA20H65DFB2 HB2 include un diodo a recupero progressivo molto rapido cointegrato in antiparallelo. Ciò consente all'STGWA20H65DFB2 di essere specificamente progettato per massimizzare l'efficienza per una vasta gamma di applicazioni veloci.
Caratteristiche
- TJ = Temperatura di giunzione massima di 175 °C
- Bassa VCE(sat) = 1,65 V (tip.) a IC = 20 A
- Diodo co-package a recupero progressivo e molto rapido
- Corrente del terminale minimizzata
- Distribuzione dei parametri ridotta
- Bassa resistenza termica
- Coefficiente di temperatura VCE(sat) positivo
Applicazioni
- Saldatura
- Correzione del fattore di potenza
- UPS
- Inverter solari
- Caricabatterie

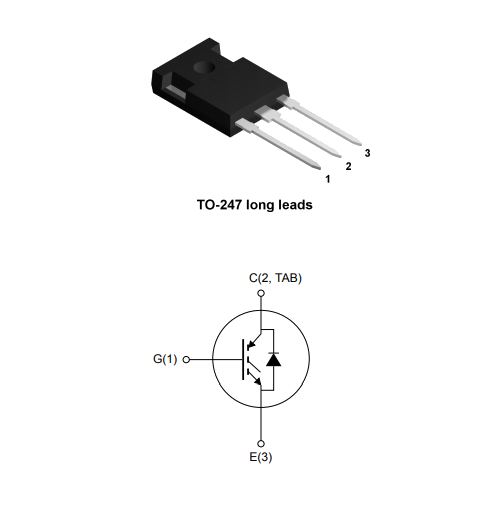

Applicazione tipica
