STMicroelectronics Scheda di valutazione STEVAL-ISA203V1
La scheda di valutazione STEVAL-ISA203V1 di STMicroelectronics è progettata per dimostrare la conversione CC-CC ad alta efficienza con uscita da 60 W (12 V/5 A), da un ingresso da 42 a 56 VCC (48 V nom.). La scheda STEVAL-ISA203V1 offre parametri particolarmente adatti per le applicazioni di telecomunicazione.
Il controller PM8804 presenta tutti i circuiti integrati necessari per un convertitore da 48 V compatto ed efficiente. La PM8804 gestisce la topologia flyback su cui si basa la conversione di potenza. Il controller altamente configurabile include un oscillatore programmabile per la regolazione della frequenza di commutazione fino a 1 MHz, compensazione della pendenza regolabile, doppi driver complementari a valle con tempo morto programmabile, avvio progressivo programmabile, spegnimento progressivo e un tempo di inattività del rilevamento di corrente programmabile.
Il lato secondario utilizza il controller di raddrizzamento sincrono adattivo SRK1000 per i convertitori flyback. Il controller di rettifica sincrono flyback SRK1000 prende il feedback di rilevamento del diodo corpo dal MOSFET secondario STL130N8F7.
La scheda di valutazione STEVAL-ISA203V1 fornisce un design del convertitore flyback in modalità di conduzione continua compatto ed efficiente, particolarmente adatto per apparecchiature server e di telecomunicazione.
Caratteristiche
- Convertitore flyback CC-CC basato su
- Controller in modalità corrente di picco PM8804 PWM
- Controller di raddrizzamento sincrono adattivo SRK1000
- Intervallo di tensioni di ingresso: da 42 a 56 VCC
- Frequenza di commutazione: 200 kHz
- Conforme a RoHS
- Uscita:
- Potenza: 60 W
- Tensione: 12 VCC
- Corrente: 5 A
- Efficienza di picco: >92%
Applicazioni
- Server
- Telecomunicazioni

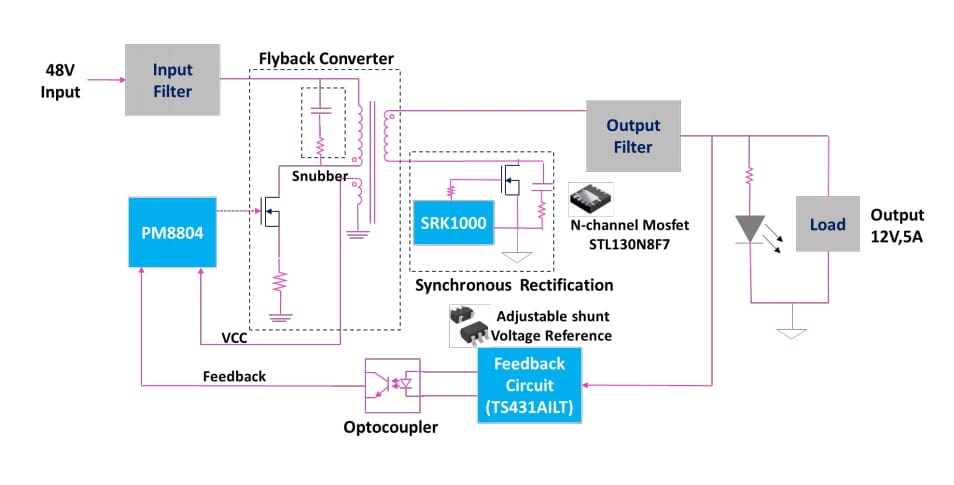

Schema a blocchi
