STMicroelectronics Interruttore di sicurezza percorso di terra STEC01
L'interruttore di sicurezza del percorso di terra STEC01 di STMicroelectronics presenta un interruttore di alimentazione programmabile integrato da 12 mΩ gestito dal circuito basato su timer. STEC01 offre 3 timer progettati per interrompere il percorso di terra di un'applicazione di alimentazione. Questo avviene dopo un tempo di accensione massimo che limita il riavvio della piattaforma durante una finestra di raffreddamento. Le funzioni aggiuntive includono un tempo di accensione massimo che può essere impostato da pochi secondi a centinaia di secondi e una finestra di raffreddamento che può essere programmata a 1, 5 e 20 minuti. La temporizzazione può essere impostata utilizzando 3 pin di ingresso multi-livello, uniti a un oscillatore programmabile e a un oscillatore fisso.
La logica interna e i contatori iniziano sull'interruttore di sicurezza del percorso di terra STEC01 quando viene applicato un segnale di ingresso continuo o a impulsi al pin PWM. Quando l'attività sul pin PWM si arresta, il dispositivo entra automaticamente in modalità di inattività, in attesa dell'applicazione di un nuovo segnale PWM valido nel normale funzionamento. Quando una condizione di guasto viene rilevata dall'interruttore STEC01, viene creato un impulso di ripristino e il MOSFET di sicurezza viene spento e disposto secondo una macchina a stato predefinito.
L'interruttore di sicurezza del percorso di terra STEC01 STMicroelectronics fornisce una capacità di corrente continua fino a 7 A, attraverso il MOSFET di potenza interno. Se è richiesta una corrente maggiore, un transistor di potenza esterno condotto attraverso il pin GDRV supporterà la corrente maggiore. Il pin di ingresso HW_RESET presenta un bordo in salita, che genera un impulso di 50 ms sul pin RESET_FAULT e può essere utilizzato per notificare il collegamento di una sorgente di alimentazione esterna (ad es. USB).
Caratteristiche
- Intervallo tensioni di ingresso: da 2,2 V a 5 V
- 12 mΩ tip. FET a canale N RDS(on)
- Fino a 7 A corrente di uscita continua
- Segnale di controllo PWM da 4 Hz a 5 kHz, con duty cycle dal 30% al 100%
- Corrente di alimentazione batteria: 30 µA
- 2 timer programmabili: T1, T3
- 1 timer fisso T2
- Blocco della sottotensione in ingresso
- Package con passo di 0,5 mm, 3x3x0,9 16L VFQFPN
Applicazioni
- Sigarette elettroniche
- Circuiti di temporizzazione/ripristino
- Circuito di protezione percorso di terra

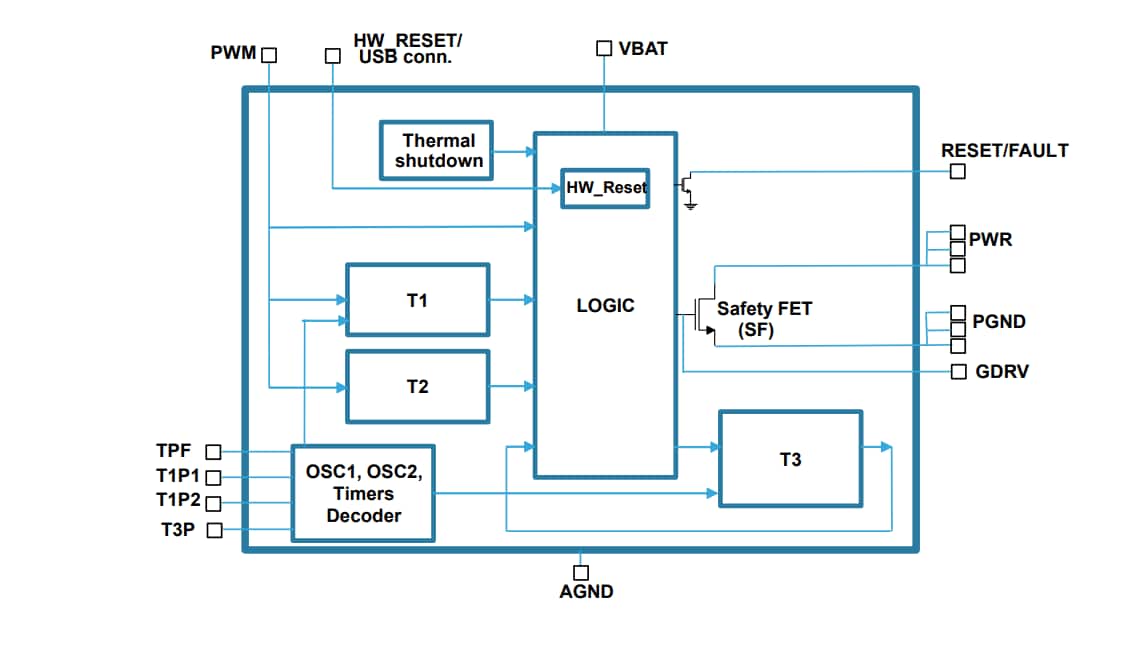

Schema a blocchi
