STMicroelectronics Scheda dimostrativa EVALSTGAP2SAC
La scheda dimostrativa EVALSTGAP2SAC di STMicroelectronics è progettata per valutare il driver a singolo gate isolato di grado automotive STGAP2SAC. La scheda EVALSTGAP2SAC consente di eseguire una valutazione approfondita delle caratteristiche e delle prestazioni del driver STGAP2SAC mentre aziona uno stadio di potenza a mezzo ponte con una tensione nominale fino a 1200V in un package TO-220 o TO-247. Il gate driver offre una capacità di corrente di 4A e uscite rail-to-rail, rendendolo adatto per applicazioni con inverter ad alta potenza, come le unità di azionamento motori in applicazioni industriali dotate di interruttori di potenza MOSFET/IGBT.
La scheda EVALSTGAP2SAC di STMicro consente una facile selezione e modifica dei valori dei relativi componenti esterni, consentendo la valutazione delle prestazioni del driver in varie condizioni di applicazione e la messa a punto dei componenti dell'applicazione finale.
Caratteristiche
- Scheda
- Guida ad alta tensione fino a 1200 V
- Pilotaggio del gate negativo
- Convertitori CC-CC isolati integrati per alimentare i gate driver a monte e a valle, alimentati da VAUX = 5V, con isolamento massimo di 5,2 k
- Alimentazione logica generata su scheda 3,3V VDD
- Facile selezione dei jumper per la configurazione della tensione di azionamento: +15/0V; +15/-3V; +19/0V; +19/-3V
- Dispositivo
- Capacità di corrente del driver a 4A source/sink a 25°C
- Breve ritardo di propagazione di 60 ns
- Funzione UVLO
- Tensione di alimentazione della porta fino a 26 V
- Ingressi TTL/CMOS da 3,3 V, 5 V con isteresi
- Protezione con spegnimento e segnalazione di temperatura
- Funzione di standby
- Miller CLAMP 4 A
Applicazioni
- Convertitori CC-CC
- Caricatore integrato (OBC)
- Stazioni di ricarica CC
- Compressori HVAC automotive
- Ventole e pompe
- Riscaldatori
- 600V/1200V inverter
- Driver motore per veicoli elettrici
Gate driver correlato
STMicroelectronics STGAP2S Single Gate Driver
Used to isolate the gate driving channel from low voltage control and interface circuitry.

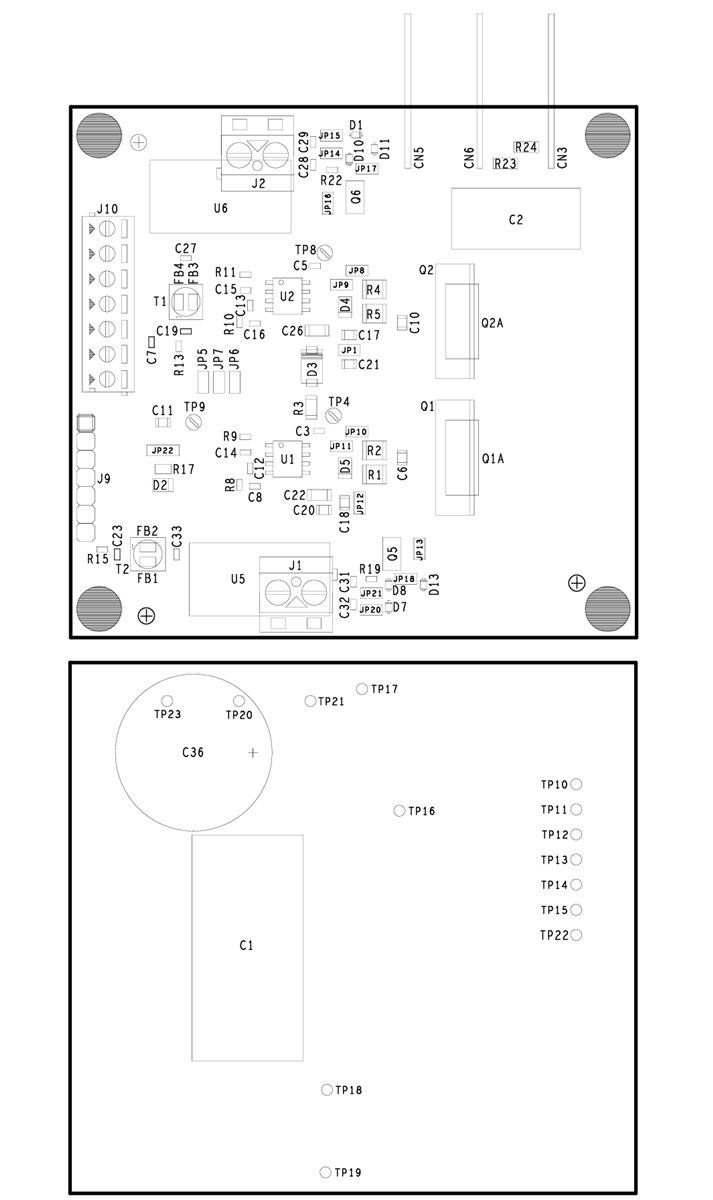

Layout componenti
