STMicroelectronics Scheda di valutazione BMS AEK-POW-BMSWTX

La scheda di valutazione BMS AEK-POW-BMSWTX di STMicroelectronics presenta un ricetrasmettitore integrato che consente un collegamento isolato a un MCU esterno gestendo al contempo da 4 a 14 celle della batteria. La scheda implementa il chip di protezione e monitoraggio delle batterie agli ioni di litio L9963E per applicazioni automobilistiche ad alta affidabilità e il ricetrasmettitore bidirezionale SPI-SPI isolato L9963T. L'L9963E controlla lo stato del nodo della cella e della batteria tramite tensione di stack, tensione di cella, misurazione della temperatura e conteggio dei coulomb. Un intervallo di ciclo programmabile esegue operazioni di misurazione e diagnostica su richiesta o periodicamente. I dati di misurazione sono disponibili per un microcontroller esterno per eseguire il bilanciamento della carica e per calcolare lo stato di carica (SoC) e lo stato di salute (SOH).

Il ricetrasmettitore bidirezionale SPI-SPI isolato per uso generico L9963T trasferisce i dati di comunicazione in ingresso da un’interfaccia SPI classica a 4 fili a un’interfaccia isolata a 2 fili (e viceversa). Il ricetrasmettitore è configurato come slave.

L'STMicro AEK-POW-BMSWTX fornisce un’elaborata rete di monitoraggio per rilevare la tensione di ciascuna cella. È possibile rilevare la corrente dell’intero pacco batteria. Questo rilevamento consente l’elaborazione del SoC di ciascuna cella di batteria e, pertanto, lo stato di carica di tutti i pacchi batteria. Il SoC facilita la valutazione della capacità rimanente della batteria, che equivale alla restante gamma di guida.

Caratteristiche

Ospita il CI L9963E di monitoraggio e bilanciamento della batteria multicella per il settore automobilistico conforme allo standard AEC-Q100
Ospita il ricetrasmettitore bidirezionale SPI-SPI isolato per uso generico L9963T conforme allo standard AEC-Q100
Monitoraggio della tensione di ogni singola cella e dell’intero nodo della batteria
Rilevamento della corrente dell’intero nodo della batteria
5 GPIO per collegare i sensori di temperatura come NTC

Connettore CN1 che consente di stabilire la comunicazione con una scheda MCU tramite SPI
Connettore CN2 che si interfaccia direttamente a una scheda MCU per funzioni di controllo e diagnostica
Bilanciamento passivo
Dimensioni compatte di 100 mm x 76 mm
Incluso nell'ecosistema AutoDevKit

Applicazioni

Sistemi di gestione della batteria (BMS)
E-mobility
Accumulatori batteria domestici

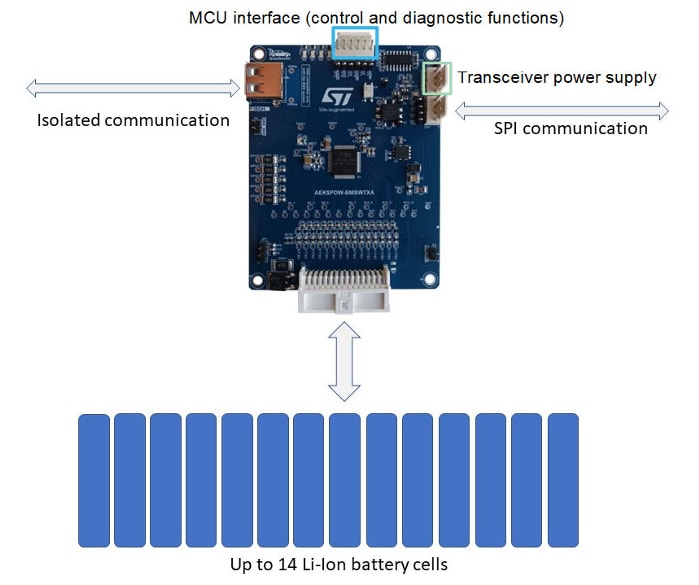

Componenti

Porta ISOH per collegare la scheda a un AEK-POW-BMS63EN in una daisy chain
Connettore per ADC MCU dedicati alla lettura dei sensori NTC
Ricetrasmettitore SPI-SPI isolato per uso generico per il settore automobilistico
Connettore CN2 per funzioni diagnostiche
Connettore CN1 per comunicare con una scheda MCU tramite SPI

Resistori di bilanciamento
Connettore per il pacco batteria
Protezione hot-plug
GPIO per connessione NTC esterna gestita da L9963E
CI di monitoraggio e bilanciamento della batteria multicella per il settore automobilistico conforme allo standard AEC-Q100 L9963E
