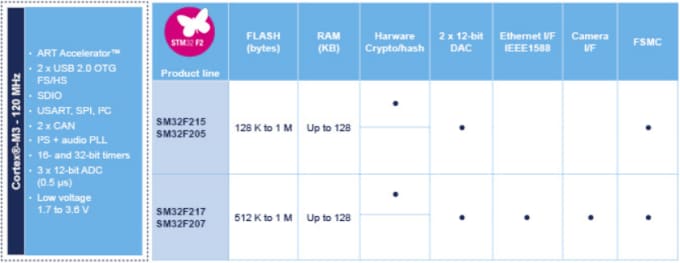

STMicroelectronics MCU Serie STM32 F2 basati su ARM® Cortex™-M3

Gli MCU Serie STM32 F2 basati su ARM® Cortex™-M3 STMicroelectronics si basano sull'avanzata tecnologia di processo NVM a 90 nm di ST con l'innovativo acceleratore di memoria in tempo reale adattivo (ART Accelerator™) e la matrice di bus multistrato che offrono un rapporto costi/prestazioni senza precedenti. Questi MCU Serie STM32 F2 basati su ARM® Cortex™-M3 sono caratterizzati da un alto grado di integrazione, che combina fino a 1 Mbyte di memoria Flash e fino a 128 Kbyte di SRAM con MAC Ethernet, USB 2.0 HS OTG, interfaccia videocamera, supporto per la crittografia hardware e interfaccia di memoria esterna. La tecnologia di accelerazione STMicroelectronics permette a questi MCU di raggiungere fino a 150 DMIPS a 120 MHz FCPU, equivalente all'esecuzione in stato di attesa zero, tenendo il consumo dinamico di corrente al livello eccezionalmente basso di 188 µA/MHz.

Caratteristiche

Core
- Arm 32-bit Cortex-M3 CPU (120MHz max) with Adaptive real-time accelerator (ART Accelerator™ allowing 0-wait state execution performance from Flash memory, MPU, 150 DMIPS/1.25 DMIPS/MHz (Dhrystone 2.1)
Memories
- Up to 1Mbyte of Flash memory
- 512bytes of OTP memory
- Up to 128 + 4Kbytes of SRAM
- Flexible static memory controller that supports Compact Flash, SRAM, PSRAM, NOR and NAND memories
- LCD parallel interface, 8080/6800 modes
Clock, reset, and supply management
- From 1.8 to 3.6V application supply+I/Os
- POR, PDR, PVD and BOR
- 4MHz to 26MHz crystal oscillator
- Internal 16MHz factory-trimmed RC
- 32kHz oscillator for RTC with calibration
- Internal 32kHz RC with calibration
Low-power modes
- Sleep, Stop and Standby modes
- V_BAT supply for RTC, 20 × 32 bit backup registers, and optional 4KB backup SRAM
Up to 17 timers
- Up to 12 16-bit and two 32-bit timers, up to 120MHz, each with up to 4 IC/OC/PWM or pulse counter and quadrature (incremental) encoder input

Up to 140 I/O ports with interrupt capability
- Up to 136 fast I/Os up to 60MHz
- Up to 138 5V-tolerant I/Os
Up to 15 communication interfaces
- Up to 3 × I²C interfaces (SMBus/PMBus)
- Up to 4 USARTs and 2 UARTs (7.5Mbit/s, ISO 7816 interface, LIN, IrDA, modem ctrl)
- Up to 3 SPIs (30Mbit/s), 2 with muxed I²S to achieve audio class accuracy via audio PLL or external PLL
- 2 × CAN interfaces (2.0B Active)
- SDIO interface
Advanced connectivity
- USB 2.0 full-speed device/host/OTG controller with on-chip PHY
- USB 2.0 high-speed/full-speed device/host/OTG controller with dedicated DMA, on-chip full-speed PHY and ULPI
- 10/100 Ethernet MAC with dedicated DMA: supports IEEE 1588v2 hardware, MII/RMII
Cryptographic acceleration
- Hardware acceleration for AES 128, 192, 256, Triple DES, HASH (MD5, SHA-1)
- Analog true random number generator
