STMicroelectronics X-NUCLEO-DRP1M1 Scheda di espansione
La scheda di espansione X-NUCLEO-DRP1M1 di STMicroelectronics consente di valutare il TCPP03-M20 e le caratteristiche e le protezioni USB Type-C™ necessarie per le linee VBUS e CC adatte alle applicazioni di alimentazione a doppio ruolo (DRP). X-NUCLEO-DRP1M1 può essere sovrapposto a qualsiasi STM32 Nucleo-64 con periferica di erogazione corrente Power Delivery (UCPD) integrata nei microcontroller.
Il regolatore lineare LDO ST715PU33R integrato consente alla X-NUCLEO-DRP1M1 di dimostrare il funzionamento efficiente della batteria scarica e del dissipatore. Mostra anche il funzionamento della sorgente USB Type-C™ quando una sorgente esterna compatibile è collegata alla scheda. Inoltre, la scheda X-NUCLEO-DRP1M1 consente le funzionalità Dual Role Data per i dispositivi di alimentazione.
X-NUCLEO-DRP1M1 è conforme alle specifiche USB Type-C™ e di fornitura di alimentazione 3.1 SPR (intervallo di potenza standard) ed è certificata USB-IF come soluzione DRP da 100 W che supporta l'alimentazione programmabile (PPS). Il package software associato (X-CUBE-TCPP) contiene gli esempi applicativi per le schede di sviluppo che integrano i microcontroller basati su UCPD (ad esempio (NUCLEO-G071RB, NUCLEO-G474RE, e NUCLEO-G0B1RE).
Caratteristiche
- Supporta tutti i profili SPR Power Delivery USB Type-C™ fino a 100 W
- Gestione della configurazione dati/alimentazione Dual Role
- Conforme ai dati a doppio ruolo USB 2.0 in base alla capacità dati USB STM32
- Protezione da sovracorrente e sovratensione 8/20 μs e scarica per VBUS
- Protezione VBUS da cortocircuito per pin di canale di configurazione CC1 e CC2
- Protezione ESD (scariche a contatto IEC61000-4-2 livello 4 ± 8 kV) per CC1, CC2, D+ e D-
- Protezione da sovratensione e sovracorrente e scarica per VCONN
- Filtro in modalità comune su linee di dati D+/D-
- Tre modalità di alimentazione per ottimizzare il consumo di corrente
- Conforme agli alimentatori programmabili (PPS)
- Libreria firmware di sviluppo completa gratuita
- Conforme alle schede Nucleo-64 STM32 con STM32 con UCPD
Prodotti correlati
STMicroelectronics Protezione porta USB tipo C TCPP01-M12
Agevola la migrazione dai connettori legacy USB tipo A o tipo B ai connettori USB di tipo C.
Schede associate
STMicroelectronics NUCLEO-G071RB Development Board
Designed to evaluate the ultra-low power STM32G071RB ARM microcontroller.
STMicroelectronics Scheda Nucleo-64 STM32G4 NUCLEO-G474RE
Soluzione economica e flessibile per gli utenti per testare nuove idee e creare prototipi con gli MCU STM32G4.
STMicroelectronics Scheda di sviluppo NUCLEO-64 STM32 Nucleo-G0B1RE
Progettata per valutare il microcontroller STM32G0B1RET6 ARM STM32 in un package LQFP64.
Risorse aggiuntive

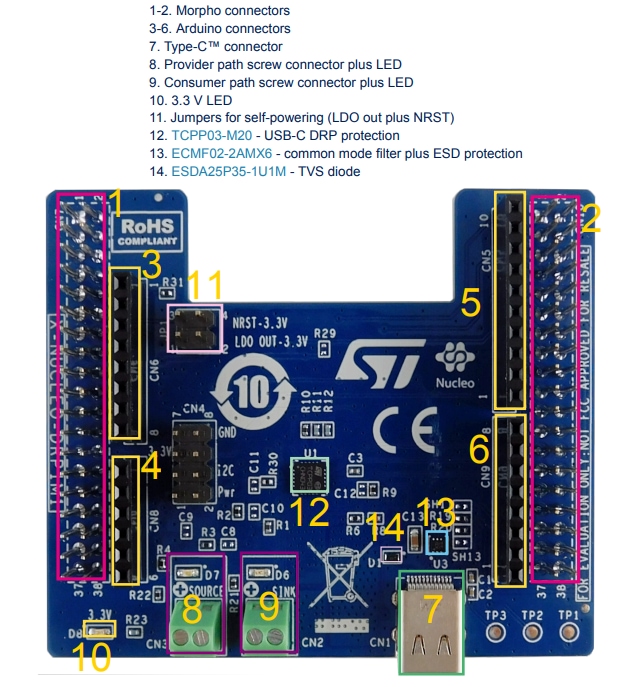

Sulla scheda (vista superiore)

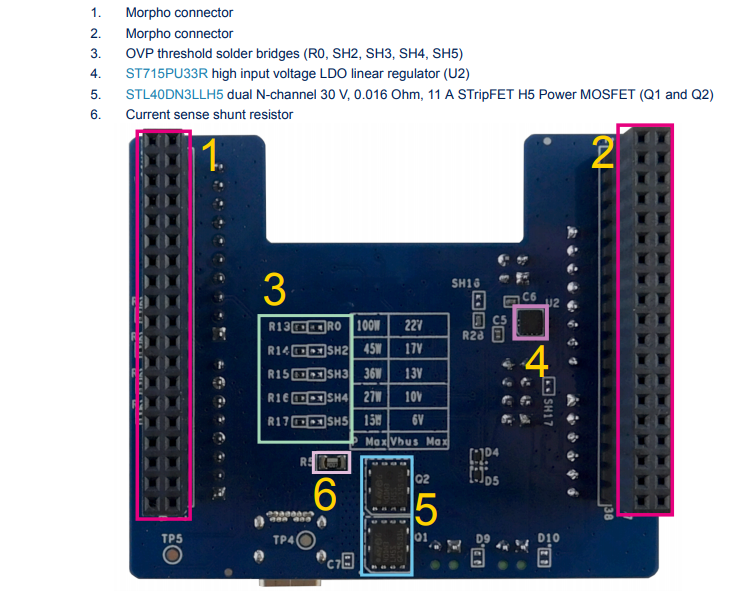

Sulla scheda (vista inferiore)
