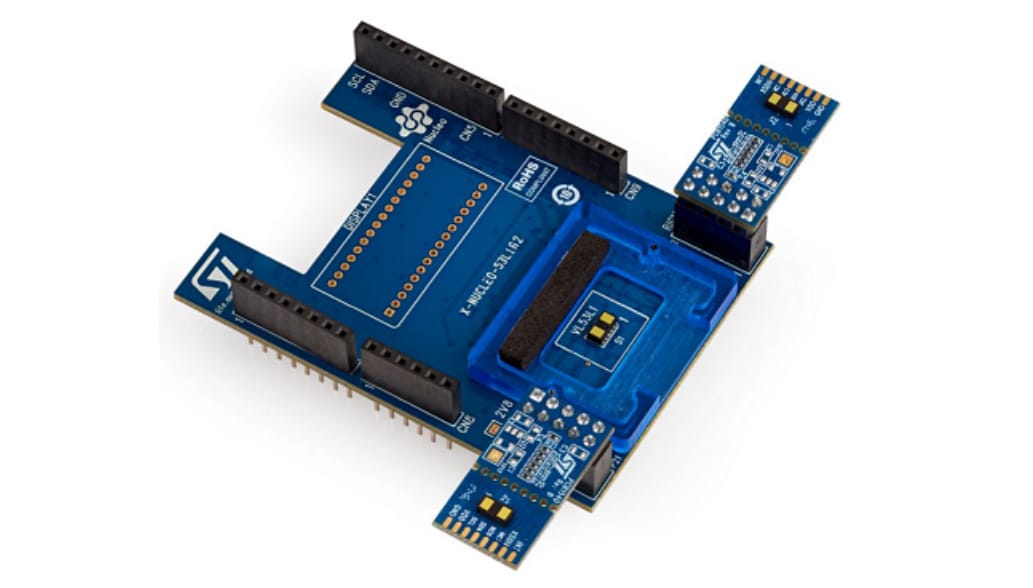

STMicroelectronics Scheda di espansione X-NUCLEO-53L1A2
La scheda di espansione X-NUCLEO-53L1A2 STMicroelectronics è progettata per le schede di sviluppo NUCLEO-F401RE e NUCLEO-L476RG. La scheda di espansione STM X-NUCLEO-53L1A2 utilizza il sensore di portata ToF VL53L1 con rilevamento avanzato di più oggetti e programmazione FoV, consentendo agli utenti di apprendere, valutare e sviluppare le loro applicazioni.
La scheda di espansione X-NUCLEO-53L1A2 fornisce un supporto in vetro di copertura in cui possono essere montati tre distanziatori di altezza di 0,25, 0,5 e 1 mm sotto il vetro di copertura per simulare vari spazi d'aria. Due breakout board VL53L1 possono essere collegate utilizzando due connettori a 10 pin.
La scheda di espansione X-NUCLEO-53L1A2 è compatibile con la famiglia di schede Nucleo STM32 e con il layout del connettore Arduino UNO R3.
La sostituzione di diverse schede di espansione ST semplifica le interfacce Wi-Fi o Bluetooth tramite connettori Arduino, consentendo lo sviluppo di applicazioni VL53L1.
Caratteristiche
- Sensore di portata del tempo di volo VL53L1 con rilevamento di più oggetti e programmazione del campo visivo (FoV)
- Misurazione accurata della distanza di portata assoluta, indipendentemente dalla riflettanza del bersaglio
- Distanziatori da 0,25 mm, 0,5 mm e 1,0 mm per simulare gli spazi d'aria tra il sensore ToF e la finestra di copertura
- Due diverse finestre di copertura
- Due breakout board VL53L1 che possono essere collegate alla scheda di espansione XNUCLEO-53L1A2 tramite cavi volanti per integrare il VL53L1 nell'applicazione del cliente
- Compatibile con la famiglia di schede Nucleo STM32
- Dotato di connettore Arduino™ UNO R3
- Conforme a RoHS
- Viene fornito il software di sistema completo (SW), inclusi esempi di codice e interfaccia grafica dalla cartella "Tools & Software"
Applicazioni
- VL53L1 con interfacce Bluetooth o Wi-Fi
Prodotti correlati
STMicroelectronics NUCLEO-F401RE Nucleo Development Board
Development board designed for the evaluation of STM32F401RET6 ARM Microcontrollers.
STMicroelectronics NUCLEO-L476RG STM32 Development Board
For the evaluation of the STM32L476RGT6 ultralow-power MCU based on the Arm® Cortex®-M4 core.
STMicroelectronics Sensore di prossimità del tempo di volo VL53L1X
Veloce sensore miniaturizzato del tempo di volo (ToF, Time-of-Flight) con una portata accurata fino a 4 m e una frequenza massima di 50 Hz.
Schema a blocchi
Breakout board VL53L1 di connessione
