STMicroelectronics Sette matrici Darlington ULN200x/ULN200xA
Le sette matrici Darlington ULN200x/ULN200xA di STMicroelectronics offrono alta tensione e alta corrente e contengono sette coppie Darlington a collettore aperto con emettitori comuni. Ogni canale su ULN200x and ULN200xA ha una corrente nominale di 500 mA e può resistere a correnti di picco di 600 mA. Le matrici STM ULN200x/ULN200xA includono i diodi di soppressione per pilotare carichi induttivi e gli ingressi sono fissati di fronte alle uscite per semplificare il layout della scheda.
Le versioni ULN200x si interfacciano con tutte le famiglie di prodotti logici comuni: ULN2001 (per uso generico, DTL, TTL, PMOS, CMOS); ULN2002 (PMOS 14-25 V); ULN2003 (TTL 5 V, CMOS); ULN2004 (CMOS 6-15 V, PMOS). Queste versatili sette matrici Darlington sono utili per pilotare un'ampia gamma di carichi, tra cui solenoidi, motori CC a relè, lampade a filamento per display LED, testine di stampa termiche e buffer ad alta potenza.
Gli ULN2001A/2002A/2003A e 2004A sono forniti in un package DIP a 16 pin con un telaio conduttore in rame per ridurre la resistenza termica. ULN2003 è disponibile anche in un package TSSOP16 per ridurre lo spazio applicativo.
Caratteristiche
- Sette Darlington per package
- Corrente di uscita di 500 mA per driver (picco di 600 mA)
- Tensione di uscita di 50 V
- Diodi di soppressione integrali per carichi induttivi
- Le uscite possono essere collegate in parallelo per corrente superiore
- Ingressi compatibili TTL/CMOS/PMOS/DTL
- Pin di ingresso posizionati di fronte ai pin di uscita per semplificare il layout
Prodotti correlati
STMicroelectronics Darlington Devices STMicroelectronics
Matrici di commutazione a corrente elevata e tensione elevata per carichi induttivi.

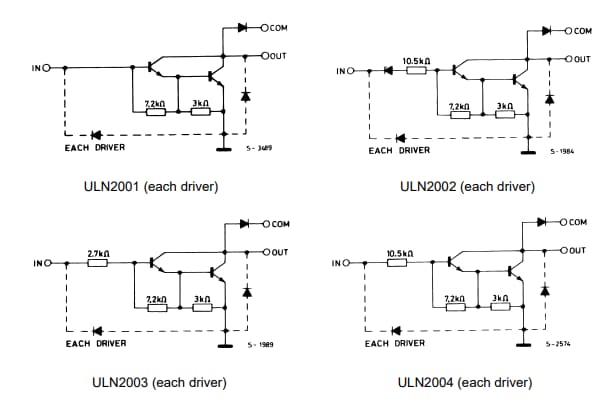

Schema
