Controller digitali STNRGxxxA di STMicroelectronics
I controller digitali STNRGxxxA di STMicroelectronics fanno parte della famiglia di dispositivi digitali progettati per applicazioni avanzate di conversione di potenza. I controller digitali STNRG migliorano il design della famiglia STLUX™, di grande successo, ora integrata in un'ampia gamma di architetture di driver a LED. Supportano applicazioni industriali per la conversione di potenza quali PFC+LLC, CC/CC LC interleaved, PFC interleaved per alimentatori intelligenti e Full-Bridge per i driver delle linee pilota nei veicoli elettrici.
Caratteristiche

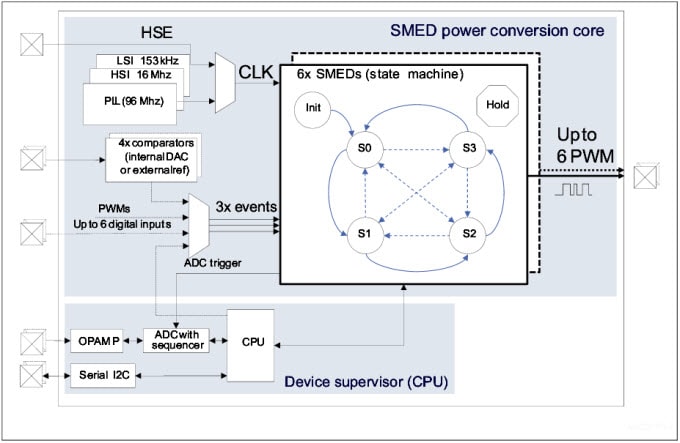

Fino a 6 generatori PWM programmabili (SMED - "State Machine Event Driven")
Rilevamento e reazione a eventi a 10 ns
Risoluzione PWM max. 1,3 ns
Modalità operative singola, accoppiata e due accoppiate
Fino a 3 eventi interni / esterni per SMED
4 comparatori analogici
4 riferimenti interni a 4 bit
Fino a 4 riferimenti esterni
Tempo di propagazione inferiore a 50 ns
Ciclo di confronto continuo
Livelli di tensione con isteresi configurabili
ADC (fino a 8 canali)
Precisione a 10 bit, con amplificatore operazionale per estendere la risoluzione all'equivalente di 12 bit
Funzionalità sequenziatore
Impedenza di ingresso: 1 M
Valore di guadagno configurabile: x1 e x4
Memorie
Flash ed E2PROM con lettura durante la scrittura (RWW) e codice di correzione errori (ECC)
Memoria programma: 32 Kbyte di Flash; ritenzione dati per 15 anni a 85 °C dopo 10 kcicli a 25 °C
Memoria dati: 1 Kbyte di E2PROM a dati reali; ritenzione dati: 15 anni a 85 °C dopo 100 kcicli a 85 °C
RAM: 6 Kbyte
Temperatura operativa: da -40 a +105 °C
Microcontroller integrato
Core STM8® avanzato con architettura e pipeline a 3 stadi
fCPU max.: 16 MHz
Gestione clock
PLL a 96 MHz interno
Circuito oscillatore a bassa potenza per risonatore a cristalli esterno o ingresso clock diretto
Oscillatori interni RC a 16 MHz e RC a 163,6 kHz a bassa potenza, regolabili dall'utente
Sistema di sicurezza a clock con monitoraggio clock
Periferiche di base
Timer di sistema, ausiliario e di base
Watchdog IWDG / WWDG, AWU, ITC
Reset e gestione dell'alimentazione
Varie modalità a bassa potenza (attesa, lento, riattivazione automatica, arresto) con controllo dei segnali di clock definibile dall'utente
Accensione e ripristino dopo lo spegnimento a basso consumo
I/O
GPIO bidirezionale multifunzione con design estremamente resistente, immunità dalle iniezioni di corrente
DIGIN di ingresso digitale veloce, con pull-up configurabile
Interfacce di comunicazione
UART asincrono con controllo del flusso SW e supporto bootloader
