STMicroelectronics Controller risonante STNRG012
Il controller risonante STNRG012 di STMicroelectronics combina un PFC multimodale e un controller a mezzo ponte risonante LLC a slittamento del tempo. Questo controller è in grado di gestire sia l'ingresso CA che quello CC. Il sistema di alimentazione STNRG012 e gli algoritmi di controllo sono gestiti da un nucleo a 8 bit con periferiche rapide dedicate (SMED). Questo controller risonante presenta un circuito di avvio da 800 V integrato e rilevamento di linea. Il controller risonante STNRG012 offre protezione da cali di tensione e una serie completa di protezioni a mezzo ponte.
Caratteristiche
- PFC multimodale combinato digitale + controller a mezzo ponte risonante LLC a slittamento del tempo
- Gestione degli ingressi CA e CC
- Intervallo di tensione di ingresso fino a 305 VCA
- Circuito di avvio da 800 V integrato e rilevamento di linea
- Controller PFC TM multimodale a tempo fisso avanzato con controllo feed-forward della tensione in ingresso, nuovo ottimizzatore THD e limitazione di frequenza
- Set completo di protezioni PFC
- Controllo dello slittamento del tempo del mezzo ponte risonante
- Protezione da cali di tensione
- Set completo di protezioni a mezzo ponte
- Package S020

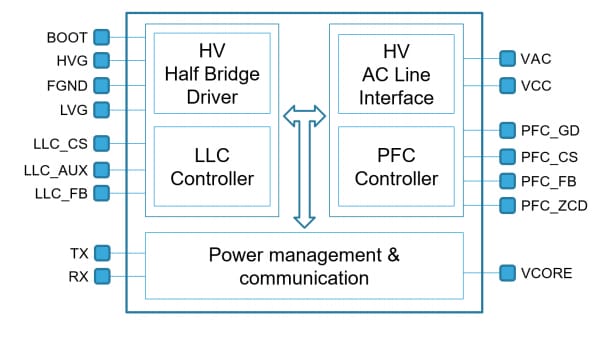

Schema a blocchi
