STMicroelectronics IGBT di corto circuito STGIB10CH60TS-L SLLIMM
Gli IGBT resistenti al cortocircuito STGIB10CH60TS-LZ SLLIMM STMicroelectronics sono una seconda serie SLLIMM (modulo stampato intelligente a bassa perdita) che fornisce un'unità di azionamento motore CA compatta e ad alte prestazioni in un design semplice e robusto. Gli IGBT STGIB10CH60TS-LZ SLLIMM integrano CI di controllo proprietario ST (un LS e un driver HS) con un IGBT field-stop trench gate robusto e cortocircuito migliorato.
Caratteristiche
- Ponte inverter IGBT trifase a 600 V IPM, inclusi 2 CI di controllo per l'azionamento del gate e diodi a rotazione libera
- Ingressi TTL/CMOS da 3,3 V, 5 V con isteresi
- Diodo interno bootstrap
- Blocco sottotensione dei gate driver
- Funzione di arresto intelligente
- Protezione da cortocircuiti
- Ingresso di spegnimento/uscita di guasto
- Uscite separate a emettitore aperto
- Sensore di temperatura integrato
- Comparatore per la protezione dai guasti
- IGBT TFS resistenti ai cortocircuiti
- Diodi a recupero progressivo molto rapido
- NTC 85 kΩ, UL 1434, CA 4 riconosciuto
- Package completamente isolato
- Isolamento nominale: 1500 Vrms/min
- UL 1557, riconoscimento UL file E81734
- TVS integrati per migliorare la protezione ESD
Applicazioni
- Inverter trifase per unità di azionamento motore
- Lavatrici
- Asciugacapelli
- Pompe
- Condizionatori d’aria
- Macchine da cucire
Profilo del package

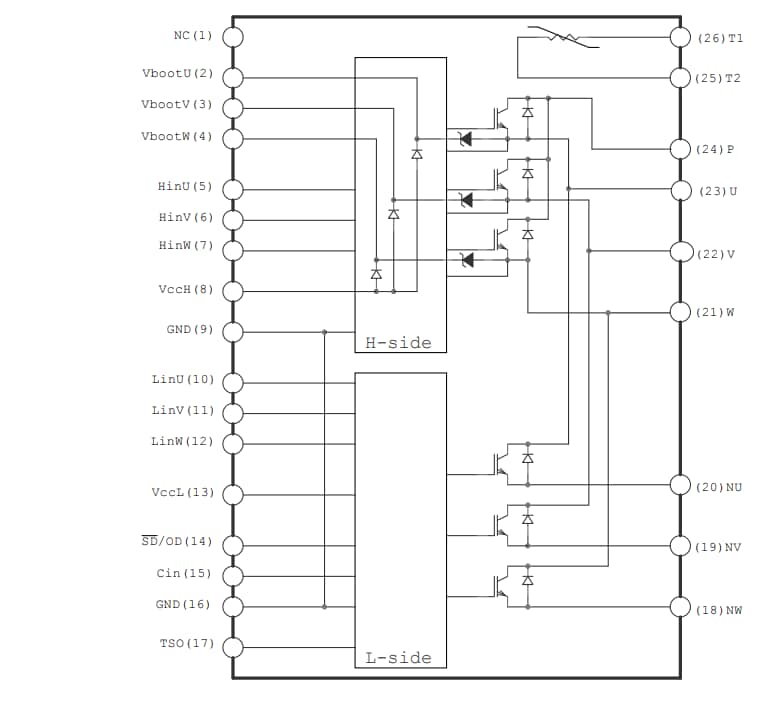

Diagramma schematico interno
