STMicroelectronics Driver a porta singola STGAP2SICSN

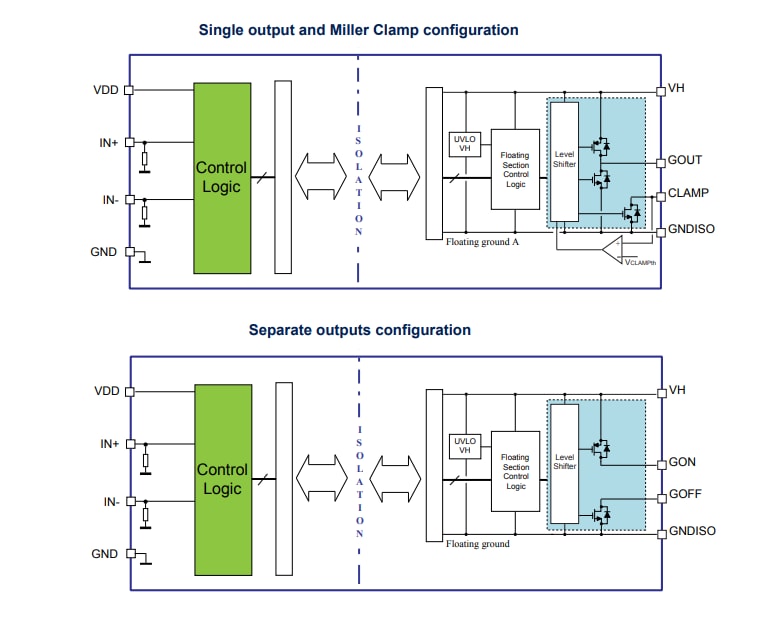

Il driver a gate singolo STM STGAP2SICSN 4A è disponibile in due diverse configurazioni. La prima configurazione offre pin di uscita separati che consentono un'ottimizzazione indipendente dell'accensione e dello spegnimento mediante resistenze di gate dedicate. La seconda configurazione presenta un singolo pin di uscita e una funzione di pinza Miller che previene picchi di gate durante le commutazioni rapide in topologie a mezzo ponte. Entrambi i formati offrono un'elevata flessibilità e una riduzione della distinta base per i componenti esterni.

Le funzioni di protezione integrate nell'STGAP2SICSN, tra cui l'UVLO con valore ottimizzato per i MOSFET SiC e lo spegnimento termico, consentono di progettare in modo efficiente sistemi ad alta affidabilità. I pin a doppio ingresso consentono di scegliere la polarità del segnale di controllo e attuare la protezione di interblocco HW per evitare la conduzione incrociata in caso di malfunzionamento del controller. I risultati del ritardo di propagazione da ingresso a uscita sono contenuti entro 75ns, garantendo un'elevata precisione del controllo PWM. È disponibile una modalità di standby per ridurre il consumo energetico inattivo.
