STMicroelectronics Driver a porta singola STGAP2SICS
I driver a porta singola STGAP2SICS di STMicroelectronics sono driver a porta singola che forniscono isolamento galvanico tra il canale di pilotaggio del gate e il circuito di interfaccia e controllo a bassa tensione. I gate driver sono caratterizzati da capacità da 4 A e uscite rail-to-rail, rendendo i dispositivi ideali anche per applicazioni di media e alta potenza come la conversione di potenza e inverter per azionamenti di motori industriali. Il dispositivo è disponibile in due diverse configurazioni. La configurazione con pin di uscita separati (STGAP2SICSTR) consente all'utente di ottimizzare in modo indipendente l'accensione e lo spegnimento utilizzando resistori di gate dedicati. La configurazione con un pin di uscita singolo e una funzione morsetto di Miller (STGAP2SICSCTR) previene picchi di gate durante le commutazioni rapide nelle topologie a mezzo ponte. Entrambe le configurazioni offrono un'elevata flessibilità e una riduzione della distinta base dei componenti esterni.
Il STGAP2SICS di STMicroelectronics integra funzioni di protezione: UVLO con valore ottimizzato per i MOSFET SiC e arresto termico per facilitare la progettazione di sistemi altamente affidabili. I pin di ingresso doppi consentono la selezione del controllo della polarità del segnale e l'implementazione della protezione di interblocco HW per evitare la conduzione incrociata in caso di malfunzionamento del controller. Il ritardo di propagazione da ingresso a uscita è inferiore a 75 ns, che fornisce un'elevata precisione di controllo PWM. È disponibile una modalità standby per ridurre il consumo di energia durante l'inattività.
Caratteristiche
- Guida ad alta tensione fino a 1200 V
- Capacità di corrente di sink/source del driver: 4 A a 25 °C
- Immunità transitoria dV/dt ±100 V/ns nell'intero intervallo di temperatura
- Ritardo di propagazione complessivo in entrata/uscita: 75 ns
- Opzione di dissipazione e sorgente separati per una facile configurazione di archiviazione del gate
- Opzione pin dedicato con morsetto Miller da 4A (STGAP2SICSCTR)
- Funzione UVLO
- Tensione del drive della porta 26 V
- Ingressi TTL/CMOS da 3,3 V, 5 V con isteresi
- Protezione contro l'arresto termico
- Funzione di standby
- Isolamento galvanico: 6 kV
- Package SO-8W a corpo largo
Applicazioni
- Industrial
- Renewable energy
- Power supplies
- Automotive and transportation
- Aerospace and defense
- HVAC systems

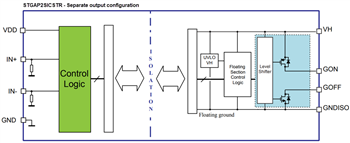

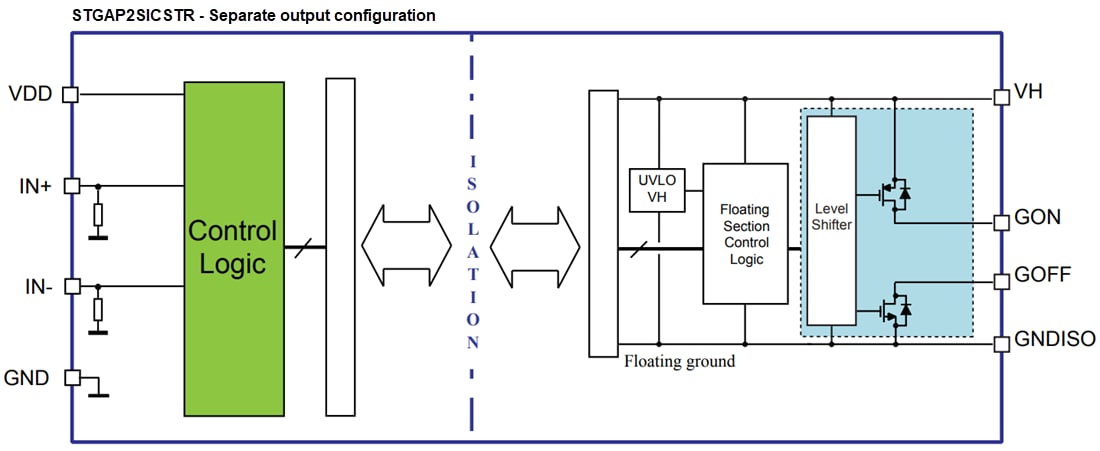

Diagrammi a blocchi
Strumenti di sviluppo correlati
STMicroelectronics Scheda dimostrativa EVALSTGAP2SiCS
Valuta le caratteristiche di STGAP2SiCS mentre pilota uno stadio di potenza a mezzo ponte con una tensione nominale fino a 1200 V.
STMicroelectronics Scheda dimostrativa EVALSTGAP2SICSC
Progettata per dimostrare in modo rapido e semplice i driver di a gate singolo STGAP2SICS.
STMicroelectronics Progetto di riferimento STEVAL-DPSTPFC1
Un circuito boost totem pole senza ponte da 3,6 kW che implementa un PFC digitale con un ICL.
