STMicroelectronics Driver di porta doppio isolato galvanicamente STGAP2SiCD
Il gate driver doppio da 4 A isolato galvanicamente STGAP2SiCD di STMicroelectronics implementa l'isolamento galvanico tra ciascun canale di azionamento del gate e i circuiti di interfaccia e controllo a bassa tensione. Il gate driver STGAP2SiCD è caratterizzato da una capacità di corrente di 4 A e da uscite rail-to-rail ideali per applicazioni a media e alta potenza come conversione di potenza e inverter per driver di motori industriali.
Il gate driver doppio STGAP2SiCD 4A STM presenta pin di uscita separati che ottimizzano l'accensione e lo spegnimento utilizzando resistori di porta dedicati in modo indipendente. Questo mentre la funzione Miller CLAMP evita picchi del gate durante le commutazioni rapide in topologie a mezzo ponte.
STGAP2SiCD integra le funzioni di protezione con pin di BRAKE e SD dedicati disponibili. Sono inclusi anche UVLO ed esclusione termica per progettare sistemi ad alta affidabilità in modo efficiente.
Nelle topologie a mezzo ponte, la funzione di interblocco impedisce che le uscite siano elevate simultaneamente, evitando condizioni di scatto continuo in caso di comandi di ingresso logico sbagliati. Un pin di configurazione dedicato può disabilitare la funzione di interblocco per consentire il funzionamento indipendente e parallelo dei due canali. I risultati del ritardo di propagazione da ingresso a uscita sono entro 75 ns, fornendo un'elevata precisione di controllo PWM. È disponibile una modalità standby per ridurre il consumo di energia durante l'inattività.
Caratteristiche
- Guida ad alta tensione fino a 1200 V
- Capacità di corrente del driver dissipatore/sorgente 4 A a 25 °C
- Immunità transitoria dV/dt ±100 V/ns
- Ritardo di propagazione generale in entrata/uscita: 75 ns
- Opzione di dissipazione e sorgente separati per una facile configurazione di archiviazione del gate
- Miller CLAMP 4 A
- Funzione UVLO
- Funzione di interblocco configurabile
- Pin SD e BRAKE dedicati
- Tensione del drive della porta 26 V
- Ingressi TTL/CMOS da 3,3 V, 5 V con isteresi
- Protezione contro lo spegnimento per temperatura
- Funzione di standby
- Isolamento galvanico 6 kV
- SO-36 W corpo largo
Applicazioni
- Driver motore per unità industriali, automazione di fabbrica, elettrodomestici e ventole
, inverter da 600 V/1200 V - Caricabatterie
- Riscaldamento a induzione
- Saldatura
- UPS
- Unità di alimentazione
- Convertitori CC-CC
- Correzione del fattore di potenza

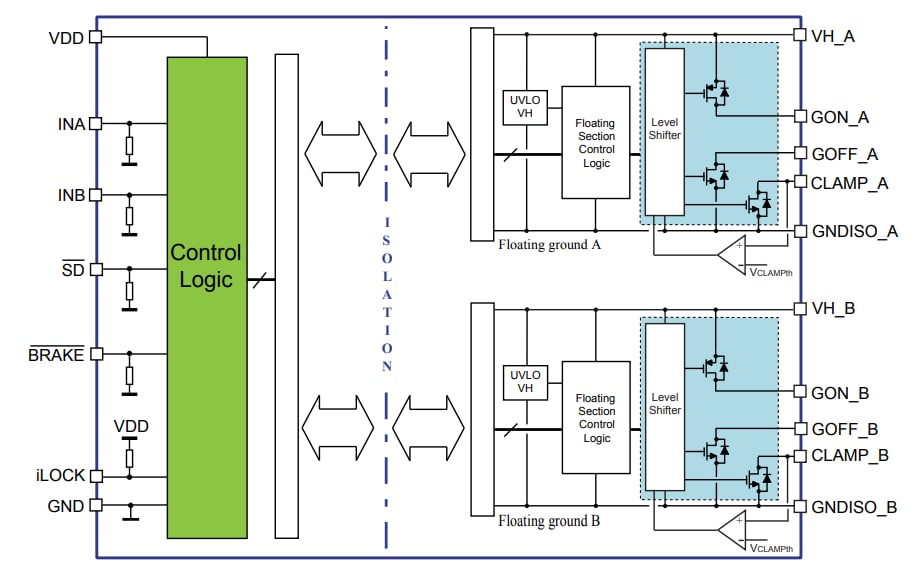

Schema a blocchi
Kit di valutazione
STMicroelectronics Scheda dimostrativa EVALSTGAP2SICD
Utilizzata per valutare il driver di gate doppio isolato STGAP2SiCD.
