STMicroelectronics Gate driver doppio da 4 A isolato galvanicamente STGAP2HD
Il gate driver doppio da 4 A isolato galvanicamente STGAP2HD di STMicroelectronics implementa l'isolamento galvanico tra ciascun canale di pilotaggio del gate e i circuiti di interfaccia e controllo a bassa tensione. Il gate driver è caratterizzato da una capacità di corrente di 4 A e da uscite rail-to-rail ideali per applicazioni a media e alta potenza come conversione di potenza e inverter per driver di motori industriali.
Il gate driver doppio STGAP2HD da 4 A di STM presenta pin di uscita separati che consentono di ottimizzare l'accensione e lo spegnimento utilizzando resistori di porta dedicati in modo indipendente. Questo mentre la funzione Miller CLAMP evita picchi del gate durante le commutazioni rapide in topologie a mezzo ponte.
STGAP2HD integra le funzioni di protezione con pin di BRAKE e SD dedicati disponibili. UVLO ed esclusione termica sono inclusi per progettare sistemi ad alta affidabilità in modo efficiente.
Nelle topologie a mezzo ponte, la funzione di interblocco impedisce che le uscite siano elevate simultaneamente, evitando condizioni di scatto continuo in caso di comandi di ingresso logico sbagliati. Un pin di configurazione dedicato può disabilitare la funzione di interblocco per consentire il funzionamento indipendente e parallelo dei due canali. I risultati del ritardo di propagazione da ingresso a uscita sono entro 75 ns, fornendo un'elevata precisione di controllo PWM. È disponibile una modalità standby per ridurre il consumo di energia durante l'inattività.
Caratteristiche
- Guida ad alta tensione fino a 1200 V
- Capacità di corrente del driver: corrente dissipatore/sorgente 4 A a 25 °C
- Immunità transitoria dV/dt ±100 V/ns
- Ritardo di propagazione complessivo in entrata/uscita: 75 ns
- Opzione di dissipazione e sorgente separati per una facile configurazione di archiviazione del gate
- Miller CLAMP 4 A
- Funzione UVLO
- Funzione di interblocco configurabile
- Pin SD e BRAKE dedicati
- Tensione di alimentazione della porta fino a 26 V
- Ingressi TTL/CMOS da 3,3 V, 5 V con isteresi
- Protezione con spegnimento e segnalazione di temperatura
- Funzione di standby
- Isolamento galvanico 6 kV
- Widebody SO-36W
Applicazioni
- Driver motore per unità industriali, automazione di fabbrica, elettrodomestici e ventole
- Inverter 600 V/1200 V
- Caricabatterie
- Riscaldamento a induzione
- Saldatura
- UPS
- Unità di alimentazione
- Convertitori CC-CC
- Correzione del fattore di potenza

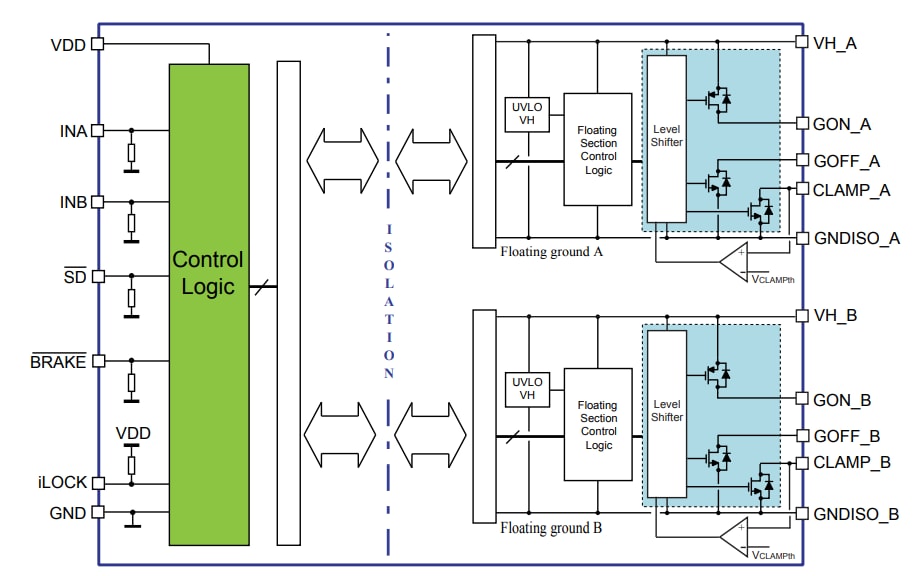

Schema a blocchi
Scheda di valutazione
STMicroelectronics Scheda dimostrativa EVALSTGAP2HDM
Progettata per valutare il gate driver doppio isolato STGAP2HD.
