STMicroelectronics Progetto di riferimento Driver LED Smart STEVAL-LLL012V1

Il progetto di riferimento per i driver LED intelligenti STEVAL-LLL012V1 di STMicroelectronics eroga un circuito di esempio completo per l'illuminazione collegata utilizzando la connettività BLUETOOTH® a basso consumo energetico. L'STEVAL-LLL012V1 è basato sul controller flyback ad alto fattore di potenza HVLED001B, che è un controller in modalità corrente di picco avanzata in grado di controllare il flyback del fattore di potenza elevato (HPF) o il buck boost. La connettività è fornita da un modulo Bluetooth a bassa potenza BLUENRG-M2SP.

Il progetto di riferimento STEVAL-LLL012V1 di STMicroelectronics è composto da una scheda di alimentazione e una scheda di connettività.

La scheda di alimentazione è un circuito driver LED monostadio con fattore di potenza elevato (HPF) e bassa distorsione armonica totale (THD) su misura per le specifiche di alimentazione LED per applicazioni di illuminazione smart-home.

Sul lato primario, il controller HVLED001B gestisce il convertitore flyback HPF CA-CC. La regolazione del lato primario e il controllo del fotoaccoppiatore vengono applicati in modo indipendente sul chip, sfruttando la regolazione precisa e la potenza di standby molto bassa in assenza di carico. Il convertitore eroga una potenza di uscita massima di 35 W. La scheda di potenza può gestire LED da 0,7 a in un intervallo da 24 V a 48 V nonché l'intervallo di ingresso universale (da 90 V a 265 V_CA) con un fattore di potenza molto elevato e una bassissima distorsione della corrente in ingresso. Il consumo di alimentazione in standby è inferiore a 500 mW. La scheda di alimentazione eroga inoltre una tensione di alimentazione di 3,3 V (J12 pin 1) alla scheda di connettività (collegata tramite J12) e a un GND comune (J12 pin 4).

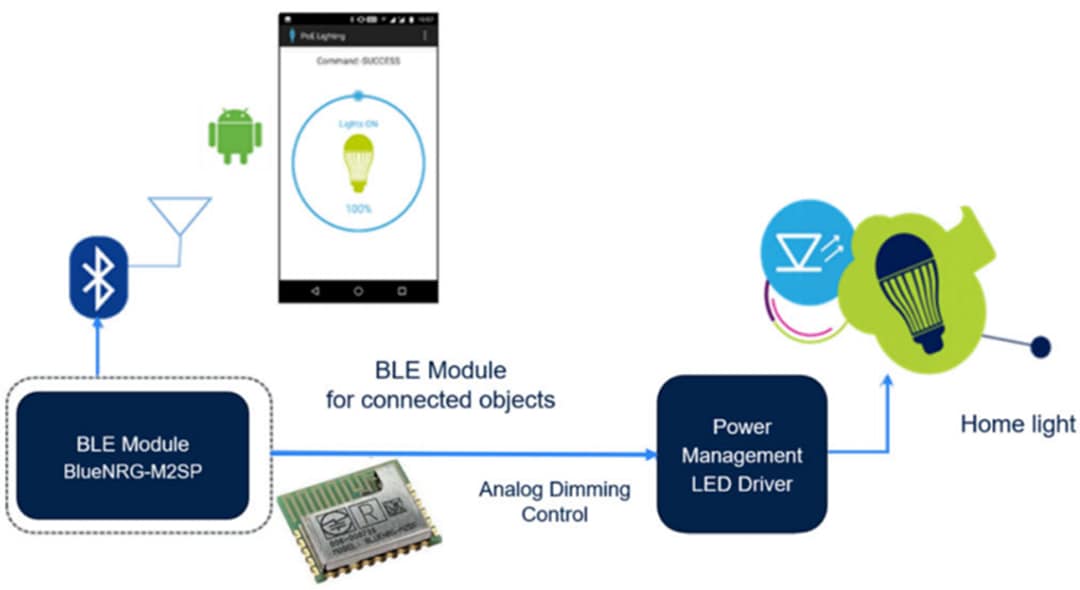

La scheda di connettività ospita il modulo blu BLUENRG-M2SP, che consente all'utente di utilizzare uno smartphone per controllare lo stato di abilitazione/disabilitazione (J12 pin 3) nonché i segnali di regolazione PWM (J12 pin 2).

Caratteristiche

Driver LED da 35 W con elevata regolazione flyback del fattore di potenza (HPF) e regolazione della corrente costante (CC) secondaria
Connettività wireless con BLE
Supporto per app mobili ST BLE Mesh
Supporto software STSW-LLL012FW
Accetta comandi DI ON/OFF remoto e dimming PWM (dal 10% al 100%)
Corrente LED: 0,7 A
Tensione LED: da 24 V a 48 V
THD: < 15%
PF: >0,95 a pieno carico per un ampio intervallo di ingressi
Efficienza: >90%
Consumo in standby: <0,5 W
Protezione da cortocircuiti e circuiti aperti

Componenti chiave
- HVLED001B Controller flyback ad alto fattore di potenza
- Modulo Bluetooth a basso consumo energetico BLUENRG-M2SP
- Regolatore di tensione LDO LF33ABDT-TR
- MOSFET di potenza STD10LN80K5 MDmesh™ K5
- MOSFET di potenza STF10LN80K5 MDmesh™ K5
- Riferimento di tensione TL431
- TSM1012 Controller di tensione e corrente
- TSX561 Amplificatore operazionale CMOS
- STTH803 Raddrizzatore secondario ad alta frequenza
- STPS1H100A Raddrizzatore Schottky
- STTH108A Raddrizzatore ultrarapido

STSW-LLL012FW Software

Il software STMicroelectronics STSW-LLL012FW è progettato per gestire l'illuminazione a LED in uno scenario smart-home basato sulla rete wireless BLE mesh che utilizza il progetto di riferimento Driver LED Smart STEVAL-LLL012V1. Il software STSW-LLL012FW consente il dimming remoto e il controllo ON/OFF da un singolo dispositivo Android o iOS, insieme all'app mobile ST BLE Mesh. Questo software può essere utilizzato per testare la connettività BLUENRG-M2SP e la funzionalità di controllo dell'alimentazione LED HVLED001B o per sviluppare soluzioni personalizzate.

Appositamente progettato per supportare applicazioni di illuminazione a LED smart-home e gestito sul modulo wireless BLUENRG-M2SP
Funzionalità di rete mesh wireless BLE per il controllo remoto di più nodi
LED ON/OFF e funzionalità di controllo del dimming con il supporto dell'app mobile ST BLE Mesh Android o iOS
Risoluzione di dimming 1% più controllo on/off

Il software STSW-LLL012FW è disponibile per il download gratuito da STMicroelectronics con condizioni di licenza semplici per gli sviluppatori.

Scarica il software STSW-LLL012FW da STMicroelectronics

App ST BLE Mesh

Le app ST BLE Mesh di STMicroelectronics per Android e iOS consentono agli utenti di creare applicazioni mobili conformi al profilo Bluetooth Mesh. Le applicazioni possono essere utilizzate per il provisioning, la configurazione e il controllo di più dispositivi conformi al Bluetooth Mesh Profile in una rete BLE Mesh per le soluzioni Internet of Things (IoT). Le app preconfigurate e pronte all'uso basate su STBLEMesh SDK sono disponibili su Google Play e iTunes store per una rapida valutazione.
