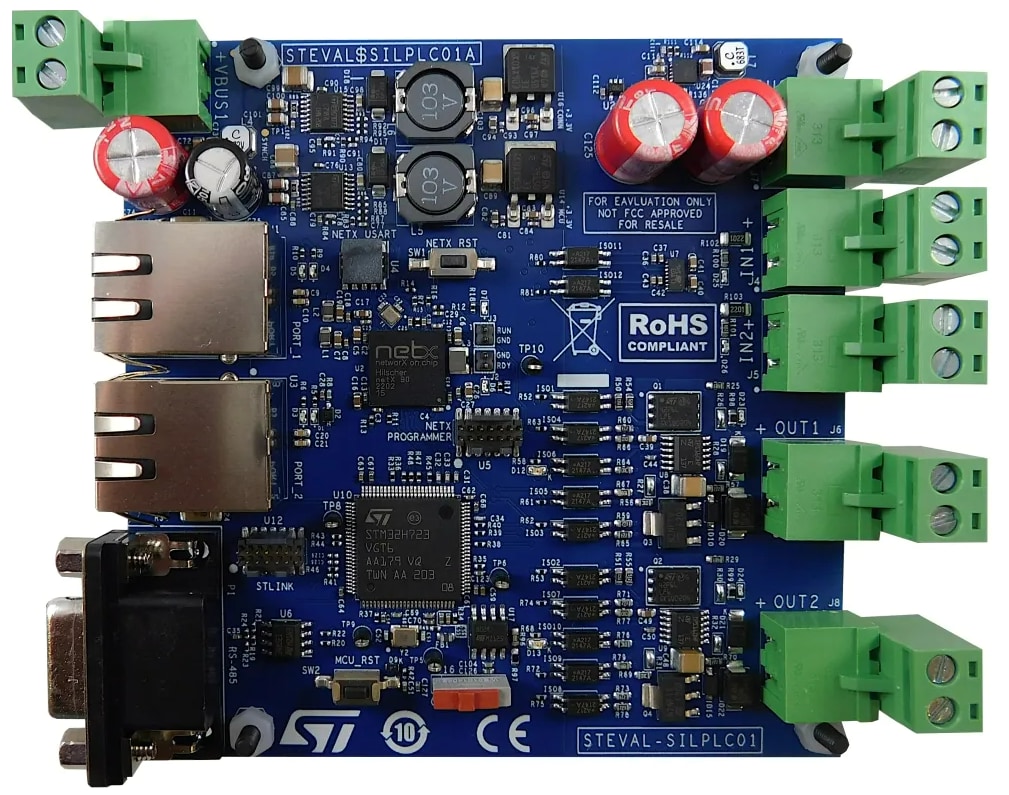

STMicroelectronics Scheda di valutazione PLC a prova di sicurezza STEVAL-SILPLC01
La scheda di valutazione PLC industriale a prova di sicurezza STEVAL-SILPLC01 di STMicroelectronics combina un ingresso digitale a doppio canale CLT03-2Q3 e l'uscita digitale a canale singolo IPS160HF per formare una soluzione PLC con un'architettura 1oo2. L'hardware STEVAL-SILPLC01 è progettato per soddisfare il livello SIL.
La scheda di valutazione PLC STM STEVAL-SILPLC01 a prova di sicurezza è basata sul microcontroller STM32H723VG. Il dispositivo equilibra connettività, attuazione di carico e controlli diagnostici del sistema per la gestione dell'alimentazione, CI di ingresso/uscita digitali e monitoraggio della temperatura consecutivamente. Inoltre, la soluzione integra convertitori CC-CC in una configurazione buck alimentata dai convertitori di commutazione L7987L e L7983. I modelli L7987L e L7983 offrono 3,5 V sul lato dell'utente e 6 V sul lato isolato. Con circuiti di post-regolazione dedicati, questi livelli di tensione vengono ridotti a 3,3 V per MCU, connettività e sensore di temperatura (disponibile sul lato isolato) e a 5 V per l'isolatore delta del segnale (disponibile anche sul lato isolato).
L'ingresso CLT03-2Q3 rileva una tensione CC fissa attraverso un sensore da 0 a 36 V o da 4 mA a 20 mA, mentre i due IPS160HF consentono il pilotaggio di carico con una capacità di corrente di 2,5 A per ciascuna uscita.
La scheda STEVAL-SILPLC01 fornisce una funzionalità di sistema adeguata e soddisfa i requisiti IEC61508-2 tramite diversi circuiti diagnostici e di protezione.
Il package firmware STSW-SILPLC supporta l'hardware basato sull'architettura STM32Cube. È costituito da un livello applicazione, un livello driver con libreria BSP/CMSIS e HAL e un livello middleware.
Caratteristiche
- Costruito intorno ai seguenti CI per il mercato industriale
- STM32H723VG: nucleo RISC Arm® Cortex®-M7 a 32 bit che opera fino a 550 MHz
- CLT03-2Q3: limitatore di corrente di ingresso digitale auto-alimentato
- IPS160HF: interruttore a monte a canale singolo
- L7987L: regolatore switching step-down asincrono da 61 V 2 A
- ISOSD61: modulatore sigma-delta isolato a 16 bit, interfacce a terminazione singola e LVDS
- Tensione di alimentazione principale da 24 V a 36 V, 60 V massimo
- Circuito di gestione dell'alimentazione per generazione di riferimento di tensione di circuiti digitali
- Progettato per soddisfare i requisiti IEC61508 SIL livello 2
- Hardware valutato da TÜV Italia (gruppo TÜV SUD)
- La demagnetizzazione del carico induttivo e la diagnostica dell'uscita diretta sono disponibili a bordo
- Libreria autotest X-CUBE-STL certificata da TÜV Rheinland
- Comunicazione in tempo reale con EtherCAT
- PHY RS485
- Impilamento a sei strati per migliorare l'immunità nella comunicazione in tempo reale
- Conforme a RoHS
Applicazioni
- Controller logici programmabili (PLC)
- Ethernet industriale e fieldbus
- Interfaccia uomo-macchina
- Moduli di ingresso/uscita
- Moduli IO-Link
- Unità di controllo PLC
