STMicroelectronics Scheda adattatore STEVAL-MKI221V1
La scheda adattatore STEVAL-MKI221V1 STMicroelectronics facilita la valutazione della famiglia di prodotti LSM6DSO32X. Il modulo inerziale LSM6DSO32X iNEMO di STMicroelectronics è un accelerometro digitale 3D e un giroscopio digitale 3D system-in-package (SIP), con un'uscita digitale I2C, SPI e interfaccia seriale MIPI I3CSM standard, funzionando a 0,55 mA in modalità combo ad alte prestazioni.
La Scheda adattatore STEVAL-MKI220V1 si inserisce direttamente in una presa DIL 24 standard. L'adattatore offre la piedinatura LSM6DSO32X completa ed è pronto all'uso con i necessari condensatori di disaccoppiamento sulla linea di alimentazione VDD. Inoltre, l'adattatore è supportato dalla scheda madre STEVAL-MKI109V3. È incluso un microcontrollore a 32 bit ad alte prestazioni, che funge da ponte tra il sensore e un PC.
La scheda adattatore STEVAL-MKI221V1 si collega alle schede di espansione X-NUCLEO-IKS01A2, x-NUCLEO ks01a3 e X-NUCLEO-IKS02A1. La scheda offre una soluzione efficace per la prototipazione rapida dei sistemi e la valutazione dei dispositivi direttamente all'interno dell'applicazione dell'utente.
Caratteristiche
- Piedinatura completa dell'LSM6DSO32X per uno zoccolo DIL 24 standard
- Pienamente compatibile con la scheda madre STEVAL-MKI109V3
- Compatibile con STEVAL-MKI109V2 modificando le impostazioni del resistore
- Conforme a RoHS
Prodotti correlati
STMicroelectronics Modulo inerziale LSM6DSO32XTR iNEMO
Modulo inerziale iNEMO 6 DoF con accelerometro da 32 g e core di apprendimento automatico incorporato.

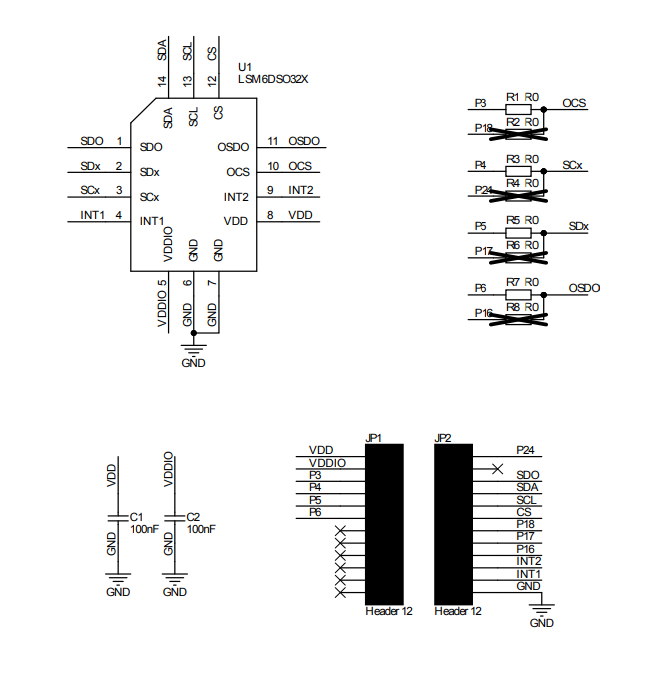

Schema del circuito
