STMicroelectronics Kit di valutazione STEVAL-LLL010V1

Il kit di valutazione STEVAL-LLL010V1 STMicroelectronics è composto da una scheda a pannello LED a due lati e una scheda di controllo separata con MCU e diversi pulsanti di interfaccia utente.

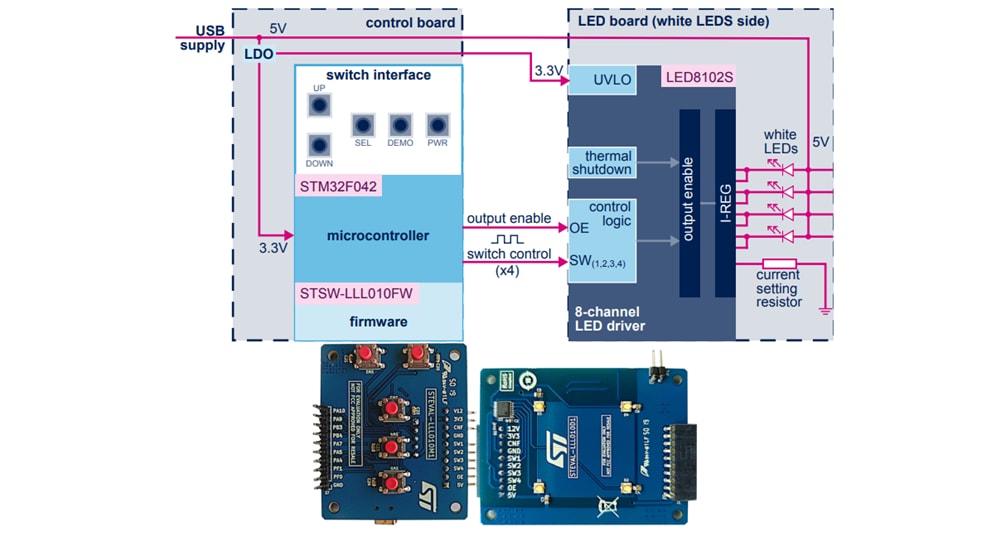

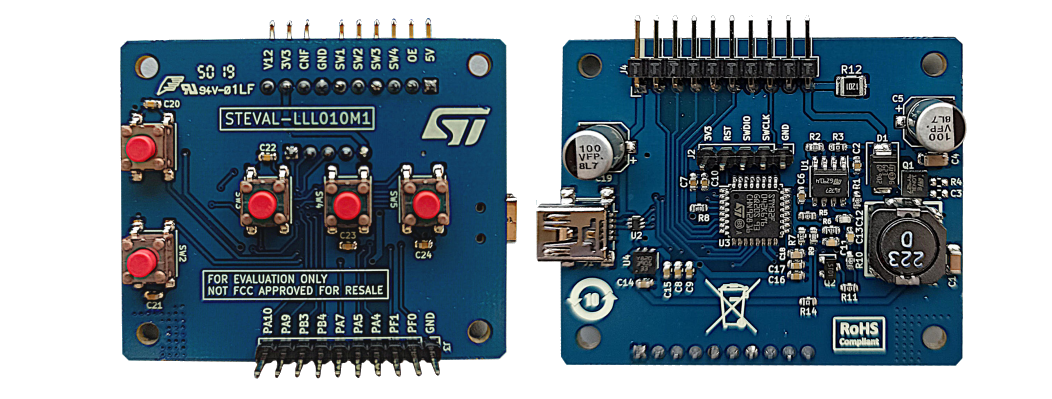

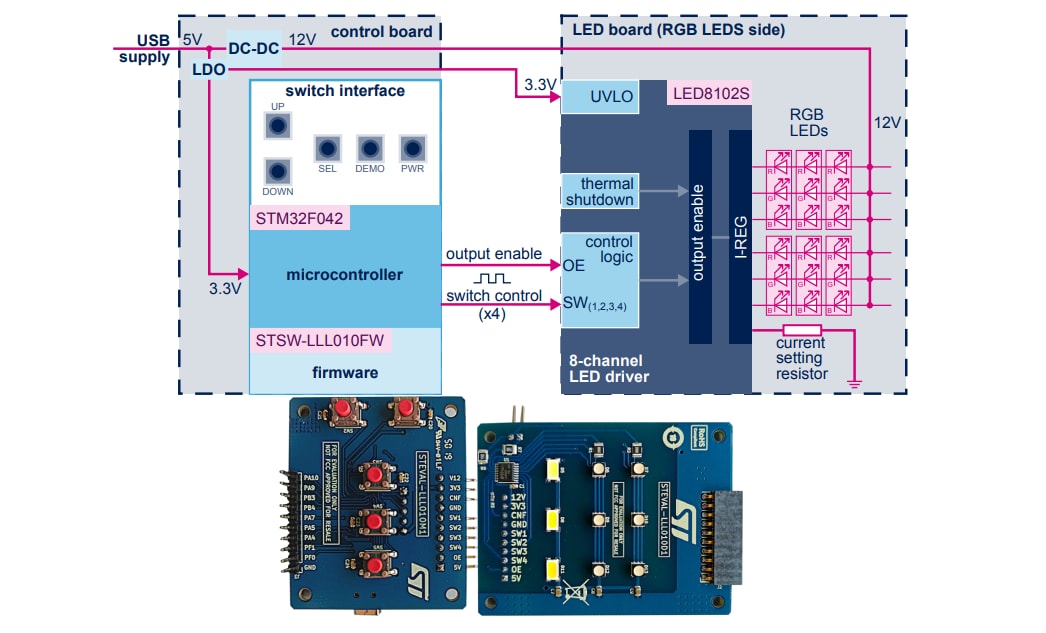

Su ciascun lato della scheda LED è presente un CI del driver LED a 8 canali LED8102S integrato. Su un lato della scheda è presente una matrice di quattro LED bianchi indipendenti, mentre sull'altro lato una coppia di tre LED RGB in serie. La scheda di controllo installa diversi interruttori per il controllo manuale della luminosità del LED (bianco) e del colore (RGB).

Un microcontroller STM32F042 è incluso per eseguire il firmware dimostrativo di controllo LED. Il firmware consente agli utenti di valutare ulteriormente la funzionalità del driver LED LED8102S in evidenza e di sviluppare applicazioni personalizzate. L'intero kit di valutazione STEVAL-LLL010V1 STM è alimentato tramite un connettore mini USB sulla scheda di controllo.

Caratteristiche

La scheda LED a due lati fornisce una scelta di funzionamento LED bianco o LED RGB
Controllo completo della temperatura del colore del LED grazie al driver LED LED8102S a 8 canali
Pulsante di accensione/spegnimento diretto e controllo dimming
MCU STM32 con firmware, comprese sequenze LED dimostrative
