STMicroelectronics Scheda di valutazione Iso-Buck sincrona STEVAL-L6983IV1
Scheda di valutazione STEVAL-L6983IV1 STMicroBLUETOOTH progettata per valutare il convertitore iso-buck sincrono L6983I, 38 V, 10 W per applicazioni isolate. Questa scheda di valutazione presenta una tensione di uscita primaria che può essere regolata con precisione e uscita secondaria isolata, derivata da un dato rapporto trasformatore. La scheda di valutazione STEVAL-L6983IV1 genera una tensione isolata non regolata e fornisce la possibilità di utilizzare una post-regolazione per generare una doppia tensione.
Caratteristiche
- Progettati per topologia iso-buck
- Tensione di funzionamento in ingresso: da 4 V a 38 V
- Regolazione della tensione di uscita primaria
- Non è necessario alcun fotoaccoppiatore.
- Capacità di corrente primaria di picco 4,5 A sorgente/sink
- Architettura in modalità corrente di picco nel funzionamento PWM forzato
- Tempo di inattività: 390 ns
- Corrente di riposo di funzionamento: 25 µA
- Frequenza di commutazione programmabile: da 200 kHz a 1 MHz.
- Stabilità minima con condensatore a bassa ESR di 2 µF
- Rete di compensazione interna
- Corrente di spegnimento di 2 μA
- Avvio progressivo interno
- Attivazione
- Protezione da sovratensione
- Protezione termica
- Spettro di diffusione opzionale per EMC migliorato
- Alimentazione efficiente
- Sincronizzazione con un clock esterno
- Package QFN16: 3 mm x 3 mm
Schema

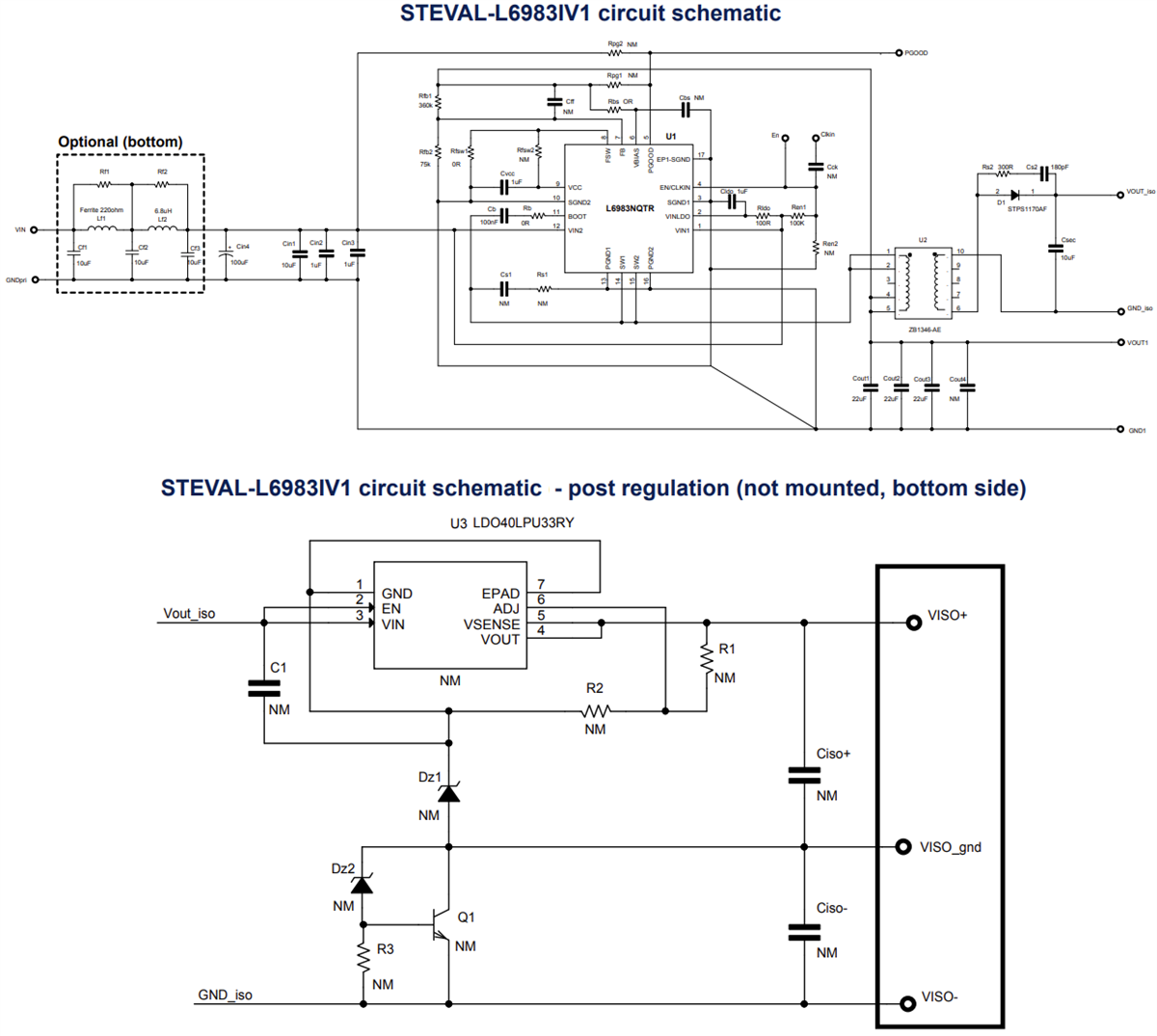

Schema di circuito di applicazione
