STMicroelectronics Scheda di valutazione STEVAL-L3751V12
La scheda di valutazione STEVAL-L3751V12 di STMicroelectronics offre un ampio intervallo di tensioni di ingresso da 6 V a 75 V e presenta un rapporto di conversione di tensione estremo sulla frequenza di commutazione. La scheda fornisce un'uscita regolata di 5 V a una frequenza di commutazione di 230 kHz. La tensione di uscita sulla scheda STEVAL-L3751V12 si imposta rapidamente a 12 V utilizzando un connettore a jumper. È possibile selezionare diverse uscite di tensione modificando un resistore in un intervallo VIN inferiore.
La scheda STM STEVAL-L3751V12 è una scheda dimostrativa da 100 W. La corrente predefinita massima è impostata su 15 A, facilmente selezionabile modificando un resistore. La scheda è basata sul controller buck sincrono L3751, che
implementa la modalità di tensione in un package VQFN con compensazione interna per ridurre al minimo la complessità e le dimensioni di progettazione.
Le protezioni integrate, come la sovracorrente di uscita, l'UVLO di tensione di ingresso, il monitoraggio interno della tensione e l'arresto termico a 150 °C, presentano un funzionamento controllato e sicuro per ambienti critici nelle applicazioni industriali, di telecomunicazione e di rete.
Lo strumento software eDesignSuite è costruito per configurare il convertitore buck L3751 e soddisfare i requisiti applicativi.
Caratteristiche
- Ampio intervallo di tensioni di ingresso da 6 V a 75 V
- Livello di tensione a due uscite selezionabile da 5 V o 12 V
- Impostazione frequenza di commutazione di 230 kHz
- Funzionamento a bassa caduta durante i transitori di linea
- Salto di impulso o funzionamento PWM forzato a carico leggero
- Sincronizzazione da 185 kHz a 315 kHz
- L'uscita collettore aperto a norma (Power good) convalida VOUT
- Driver di porta da 7,5 V per MOSFET VTH standard
- Protezione da corrente costante con modalità a singhiozzo
- Rilevazione corrente a valle RDS-ON
- Risposta migliorata ai transienti di linea
- Blocco di sottotensione della tensione in ingresso
- Monitoraggio interno della tensione
- Protezione termica
- Intervallo di temperature di giunzione di funzionamento da -40 °C a 150 °C
Risorse aggiuntive
Video

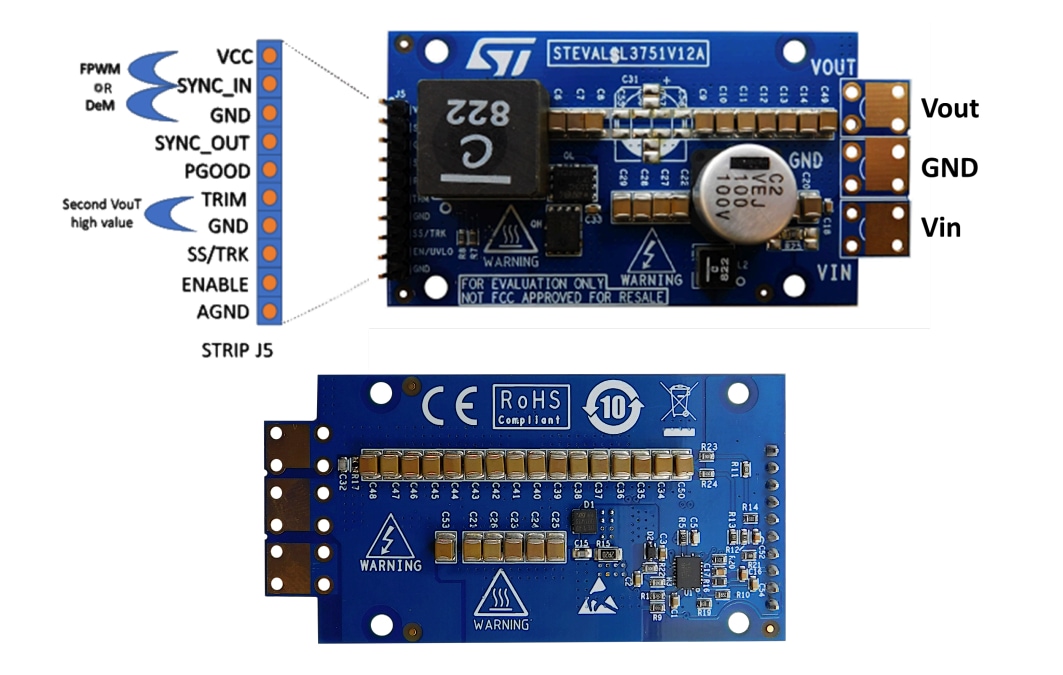

Collegamento pin VQFN
