STMicroelectronics Scheda di espansione per il recupero dell'energia STEVAL-HARVEST1
La scheda di espansione STEVAL-HARVEST1 per il rilevamento dell'energia di STMicroelectronics è una schermatura alimentata a energia solare per la scheda di sviluppo STM32 NUCLEO-WL55JC1. Questa scheda di espansione è dotata di un pannello solare e condensatori in ceramica per la conservazione dell'energia, consentendo il funzionamento senza batteria. La scheda di espansione STEVAL-HARVEST1 è dotata di vari sensori, tra cui STTS22H per il rilevamento della temperatura, LIS2DU12 per la misurazione dell'accelerazione, STHS34PF80 per il rilevamento del movimento e SHT40 per l'umidità e la temperatura. Questi sensori supportano la comunicazione LoRa tramite STM32WL, senza richiedere un circuito esterno di gestione dell'energia. Questa scheda è RoHS-compliant, dotata di un connettore Morpho ed è ideale per il monitoraggio ambientale, la raccolta di energia e le applicazioni wireless a bassa potenza.
Caratteristiche
- Scheda di raccolta di energia basata su un pannello solare e sensori
- Sensori STTS22H, LIS2DU12, STHS34PF80 e SHT40 montati sulla scheda:
- Sensore STTS22H per misurare la temperatura con una precisione di ±0,5 °C
- Sensore LIS2DU12 per misurare l'accelerazione con scale complete selezionabili di ±2 g, ±4 g, ±8 g, ±16 g
- Sensore STHS34PF80 per rilevare la presenza e il movimento di un oggetto
- Sensore SHT40 per misurare l'umidità relativa e la temperatura di Sensiron
- Invia pacchetti LoRa utilizzando solo l'energia solare, consentendo il funzionamento senza batteria
- STM32WL microcontroller gestisce energia tramite un condensatore ceramico e gestisce radio connettività LoRa senza un PMIC esterno
- Il pacchetto è costituito da dati provenienti da sensori (STTS22H, LIS2DU12, STHS34PF80, SHT40) montati sulla STEVAL-HARVEST1
- Compatibile con la scheda STM32 NUCLEO-WL55
- Dotato di connettore Morpho
- Conforme a RoHS
Applicazioni
- Monitoraggio ambientale
- Raccolta di energia
- Sistemi wireless a bassa potenza

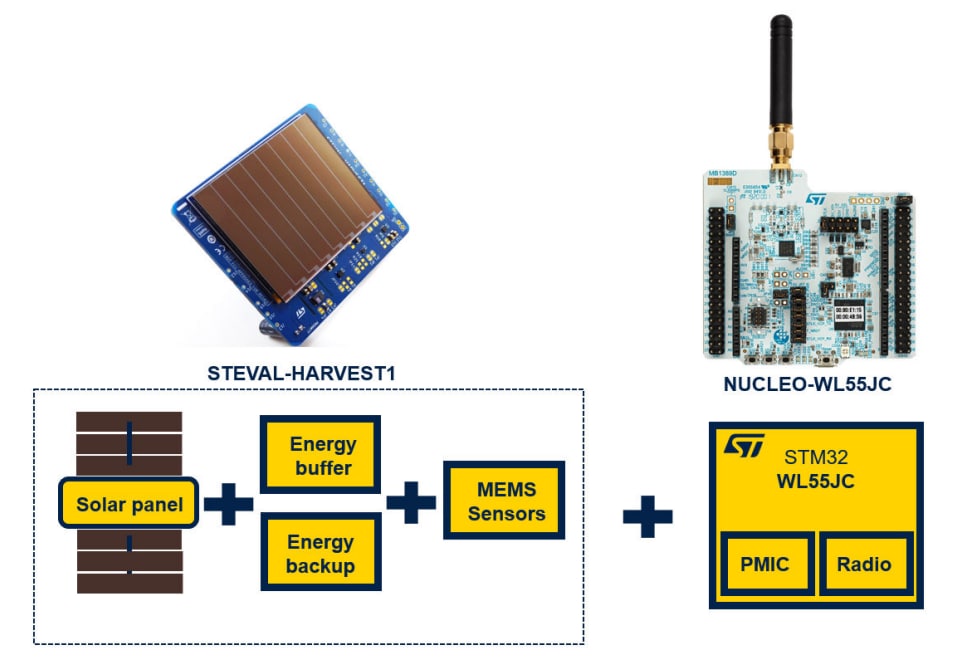

Diagramma a blocchi funzionale
