STMicroelectronics Kit di valutazione STEVAL-2STPD01
Il kit di valutazione STEVAL-2STPD01 di STMicroelectronics comprende una scheda di espansione con due porte USB Type-C™ e integra due convertitori buck programmabili STPD01 per USB Power Delivery e la scheda di sviluppo NUCLEO-G071RB STM32 Nucleo-64. Il kit STEVAL-2STPD01 si basa sul regolatore buck programmabile STPD01 controllato attraverso l'interfaccia I2C e la periferica UCPD integrata nel microcontroller STM32G071RBT6 supportata da uno stack firmware dedicato. Ciò si traduce nell'implementazione di un adattatore di sorgente a doppia porta USB Type-C e PD con capacità di condivisione dell'alimentazione.
Il kit di valutazione STM STEVAL-2STPD01 è in grado di bilanciare la potenza sulle due porte una volta fissato il tasso di potenza in ingresso, supportando le richieste inviate dai dispositivi USB PD collegati a ciascuna porta. Il kit utilizza le caratteristiche del convertitore STPD01 per emettere diversi livelli di tensione, consentendo fino a 120 W (60 W per ciascuna porta) in base alla potenza di ingresso CC.
La scheda di espansione è progettata per essere impilata sulla scheda di sviluppo NUCLEO-G071RB sfruttando la capacità del suo microcontroller di gestire contemporaneamente due periferiche UCPD. La scheda integra la protezione della porta USB Type-C TCPP02-M18 per le applicazioni Source e il regolatore di commutazione step-down sincrono L7983.
Il pacchetto software STSW-2STP01, che comprende l'esempio di applicazione demo, è stato progettato per la scheda di sviluppo NUCLEO-G071RB STM32 Nucleo per dimostrare pienamente le funzionalità USB Type-C e Power Delivery del kit di valutazione STEVAL-2STPD01.
STEVAL-2STPD01 è conforme alle specifiche USB Type-C 2.0 e PD 3.0.
Caratteristiche
- Due porte sorgente USB Type-C e Power Delivery
- Potenza di uscita fino a 120 W (60 W per porta), gestita tramite un algoritmo di ripartizione dell'alimentazione
- Fino a quattro PDO di uscita per ciascuna porta (5 V a 3 A, 9 V a 3 A, 15 V a 3 A, 20 V a 3 A)
- Intervallo di tensione d'ingresso CC da 6 V a 24 V
- Conforme alle specifiche USB Type-C 2.0 e PD 3.0
- Due convertitori CC-CC STPD01 impostati dinamicamente da I²C, adatti a implementare la condivisione dell'alimentazione nelle applicazioni USB PD
- Due protezioni TCPP02-M18 integrate per applicazioni USB Type-C e PD Source
- Protezioni OVP, UVP, OC, cortocircuito e OTP
- Protezione contro le sovratensioni (8/20 µs) e protezione ESD a livello di sistema suBUS V
- Protezione ESD a livello di sistema sulle linee CC secondo IEC61000-4-2 livello 4 (scarica di contatto ± 8kV)
- Conforme a RoHS
Video
Sulla scheda
STMicroelectronics Protezione porta USB tipo C TCPP01-M12
Agevola la migrazione dai connettori legacy USB tipo A o tipo B ai connettori USB di tipo C.
STMicroelectronics STM32G0 32-Bit Microcontrollers (MCUs)
Mainstream microcontrollers suitable for consumer, industrial, and appliance applications.
STMicroelectronics Convertitore Buck sincrono programmabile STPD01
Adatto per fornire alimentazione in applicazioni in base alle specifiche di fornitura dell'alimentazione USB.
STMicroelectronics Regolatori di commutazione step-down sincroni L7983
Offre fino a 300 mA CC con intervalli di regolazione della tensione di uscita da 0,85 V a VIN.
Scheda di sviluppo associata
STMicroelectronics NUCLEO-G071RB Development Board
Designed to evaluate the ultra-low power STM32G071RB ARM microcontroller.
Layout della scheda

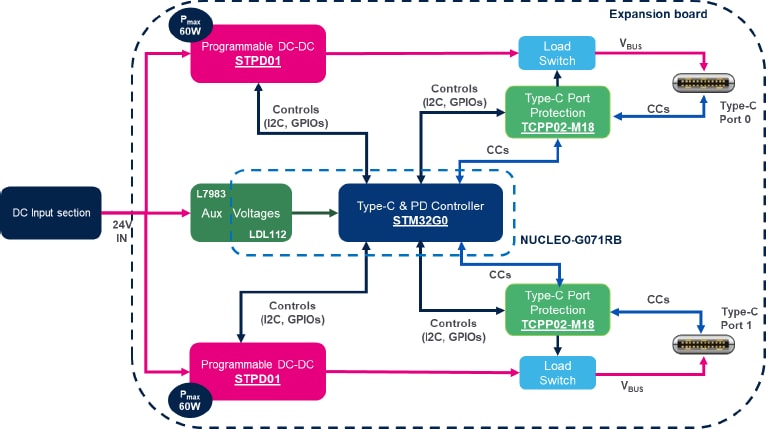

Schema a blocchi
