STMicroelectronics Scheda di valutazione convertitore STEVAL-1PS03A
La scheda di valutazione del convertitore STEVAL-1PS03A di STMicroelectronics è per un progetto di convertitore intelligente in grado di fornire fino a 400 mA di corrente di uscita da un ingresso da 1,8 V a 5,5 V, con una tensione di uscita da 1,6 V a 3,3 V. La scheda presenta il convertitore step-down sincrono miniaturizzato nano-quiescente ST1PS03AQTR, che implementa il controllo della corrente di picco migliorata (PCC) e circuiti di progettazione avanzati per ridurre al minimo la corrente di riposo. Il dispositivo integra un interruttore di carico controllato per alimentare un sottosistema con una guida di tensione VIN_AUX. La scheda dimostra come è possibile ottenere una conversione altamente efficiente solo con ST1PS03AQTR, un induttore da 2,2 μH e due condensatori di piccole dimensioni.
La scheda evidenzia i principali vantaggi applicativi resi possibili da ST1PS03AQTR di STMicroelectronics, tra cui alta efficienza, dimensioni e spessore del PCB ridotte. La scheda è ideale per soluzioni di conversione di potenza in applicazioni indossabili e accessori per il fitness, monitor di monitoraggio personale, smartwatch e bracciali sportivi. È ideale anche per la raccolta di energia, sensori wireless, sensori industriali, dispositivi portatili a bassa potenza, applicazioni di batterie agli ioni di litio a cella singola e applicazioni BLUETOOTH® a bassa energia e Zigbee. Il dispositivo utilizzato su questa scheda è fornito nel package sottile TQFN12 (2,0 mm x 1,7 mm).
Caratteristiche
- Intervallo di funzionamento in ingresso da 1,8 V a 5,5 V
- Capacità di corrente di uscita fino a 400 mA
- Piccoli componenti esterni: L = 2,2 µH (tip.)
- Tensioni di uscita selezionabili dinamicamente da 1,6 V a 3,3 V
- Tensione di uscita dell'alimentazione efficiente
- Interruttore di carico indipendente (ingresso di controllo AUX)
- Conforme a RAEE e RoHS (solo hardware)
Risorse
Prodotto supportato
STMicroelectronics Convertitori step-down sincroni ST1PS03
Convertitori step-down sincroni miniaturizzati e nano-quiescenti.

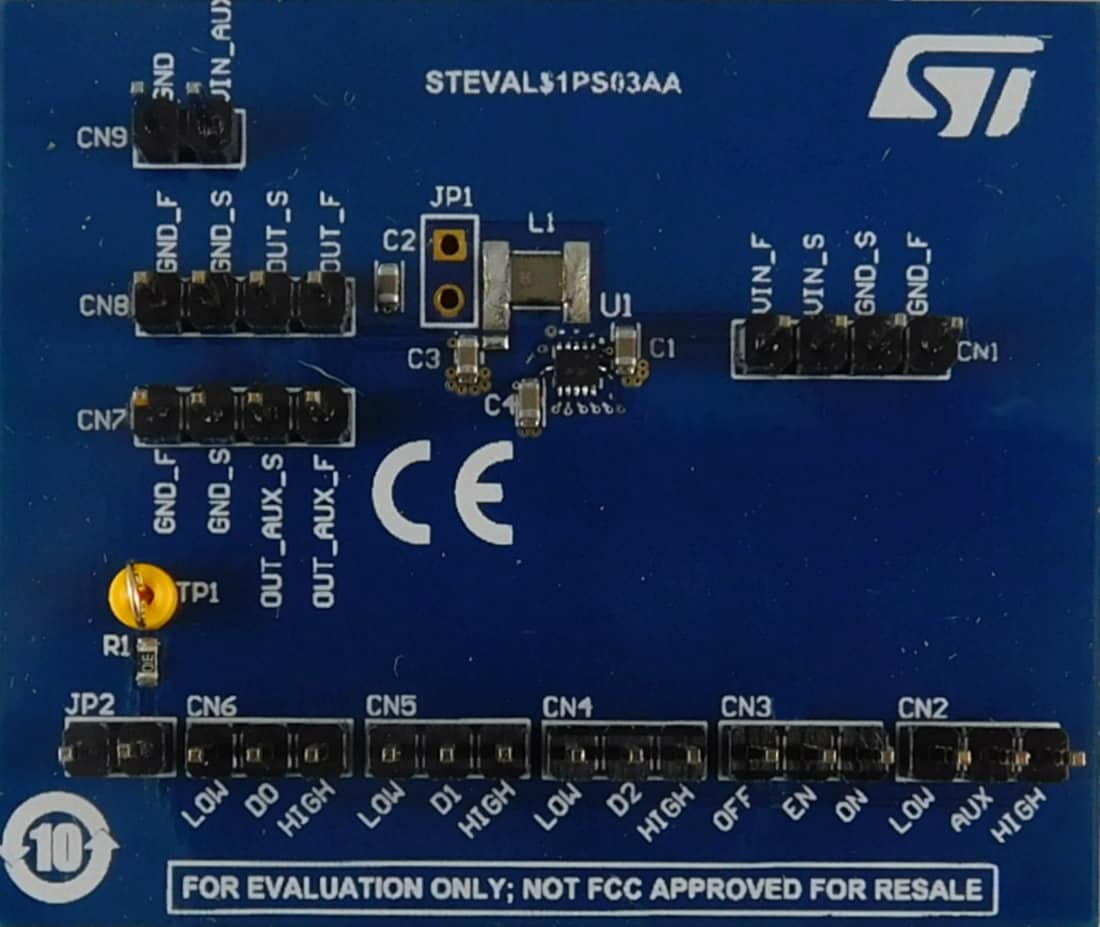

Layout della scheda
