STMicroelectronics Soppressori di transitori di tensione da 5000 W SM50TxAY
I soppressori di tensione transitoria (TVS) da 5000 W SM50TxAY di STMicroelectronics in SMC sono progettati per proteggere i circuiti automobilistici sensibili da sovratensioni definite nella norma ISO 7637-2. Questi soppressori di tensione proteggono anche i circuiti automobilistici sensibili dalle scariche elettrostatiche secondo la norma ISO 10605. I soppressori di transitori di tensione della serie SM50TxAY sono adatti per l'interruttore e-breaker e aiutano a rispettare la norma ISO 16750. La tecnologia planar la rende compatibile con circuiti di fascia alta in cui sono richieste alta temperatura di giunzione e bassa corrente di dispersione per fornire stabilità e affidabilità a lungo termine. Questi soppressori di tensione transitoria presentano schemi di package registrati JEDEC e tipi unidirezionali e bidirezionali. I soppressori di tensione transitoria SM50TxAY operano a una dissipazione di potenza di impulso di picco di 5000 W e un intervallo di temperatura di conservazione da -65ºC a 175ºC.
Caratteristiche
- Conforme ai seguenti standard:
- UL94, V0
- J-STD-020 MSL livello 1
- J-STD-002, JESD 22-B102 E3 e MIL-STD-750, metodo 2026
- Test dei baffi JESD-201 classe 2
- Ingombro IPC7531 e profilo del package registrato JEDEC
- Schema del package registrato JEDEC
- Finitura in piombo: stagnatura opaca
- Conforme allo standard AEC-Q101
- Tipi unidirezionali e bidirezionali
Specifiche
- Conforme ai seguenti standard:
- CEI EN 61000-4-2, C = 150 pF, R = 330 Ω supera il livello 4:
- 30 kV (scarica aerea)
- 30 kV (scarica sui contatti)
- ISO 10605, C = 330 pF – R = 330 Ω:
- 30 kV (scarica aerea)
- 30 kV (scarica sui contatti)
- ISO 7637-2 (non applicabile alle parti con VRM inferiore alla tensione della batteria):
- Impulso 1: VS =
- Impulso 2a: VS = 112 V
- Impulso 3a: VS = -220 V
- Impulso 3b: VS = 150 V
- CEI EN 61000-4-4 livello 4
- a 4 kV
- CEI EN 61000-4-2, C = 150 pF, R = 330 Ω supera il livello 4:
- Corrente di dispersione bassa: 0,2 µA a 25 °C
- Massima temperatura di funzionamento: 175 °C Tj
- Intervallo di tensione di stand-off: da 5V a 100V
- Potenza pulse di picco:
- 5.000 W (10/1000 μs)
- Fino a 48 kW (8/20 μs)
- Dissipazione di potenza di impulso di picco: 5000 W
- Intervallo di temperatura di conservazione: da -65 ºC a 175 ºC
- Intervallo di temperatura di funzionamento della giunzione: da -55 ºC a 175 ºC
- Temperatura massima conduttori 260 ºC per saldatura durante 10 s

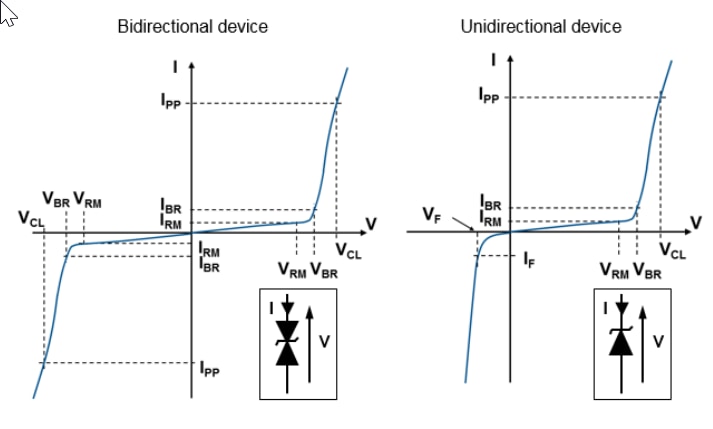

Grafico

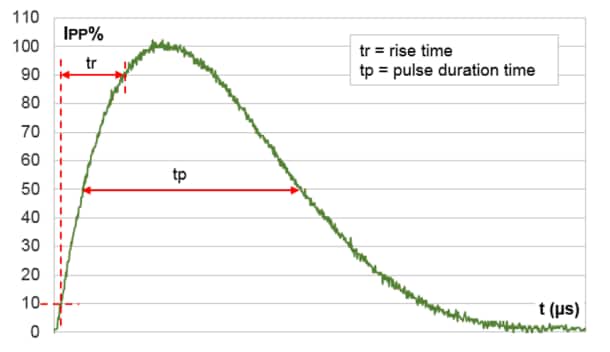

Grafico delle prestazioni
