STMicroelectronics Transistor di potenza LDMOS RFxL RF
I transistor di potenza LDMOS RFxL RF STMicroelectronics offrono prestazioni elevate per applicazioni multiple con diverse bande di frequenza. I transistor di potenza RF RFxL sono disponibili nei package B4E, B2 e LBB.
RF5L08350CB4 è un FET LDMOS ad alte prestazioni da 400 W a 50 V, abbinato internamente, progettato per diverse applicazioni sulla banda di frequenza da 0,4 a 1 GHz.
L'RF3L05250CB4 è un FET LDMOS da 250W 28/32 V progettato per applicazioni di comunicazione a banda larga e ISM con frequenze da HF a 1 GHz. Il collegamento dei pin dell'RF3L05250CB4 è utilizzato in classe AB/B e C per tutti i formati di modulazione tipici.
L'RF2L16180CB4 è un transistor LDMOS accoppiato internamente da 180 W, 28 V progettato per applicazioni WCDMA/PC/DCS/LTE di base multicarrier e ISM con frequenze da 1300 a 1600 MHz. Quattro cavi possono essere configurati come a terminazione singola, push-pull a 180 gradi o ibridi a 90 gradi, o Doherty con un'adeguata rete di accoppiamento esterna.
RF2L36075CF2 è un transistor LDMOS accoppiato internamente da 75 W progettato per le stazioni base WCDMA/PC/DCS/LTE multicarrier e le applicazioni radar a banda S nell'intervallo di frequenze da 3,1 a 3,6 GHz. RF2L36075CF2 può essere utilizzato in classe AB, B o C per tutti i tipici formati di modulazione delle stazioni di base cellulari.
Caratteristiche
- Funzionamento a guadagno lineare e ad alta efficienza
- Protezione ESD integrata
- Corrispondenza interna degli ingressi per una maggiore facilità d'uso
- Ampio intervallo di tensione gate-source positiva e negativa per un migliore funzionamento di classe C
- Conforme alla Direttiva europea 2002/95/CE
Applicazioni
- Telecomunicazioni
- Radar a banda S
- Stazione base Multicarrier
- Apparecchiature medicali,scientifiche e industriali
- Comunicazione HF a 2-30 MHz o onde corte
- Comunicazione di terra 30-88 MHz
- 118-140 MHz avionica
- Comunicazione di terra tradizionale commerciale 136-174 MHz
- Jammer 30-512 MHz, comunicazione terra/aria
- Strumentazione ISM da HF a 1000 MHz
- Amplificatore di laboratorio a banda larga da 0,4 a 1 GHz
- TV UHF digitale 470-860 MHz
- Acceleratore di particelle 650 MHz
- Applicazioni di energia RF 915MHz

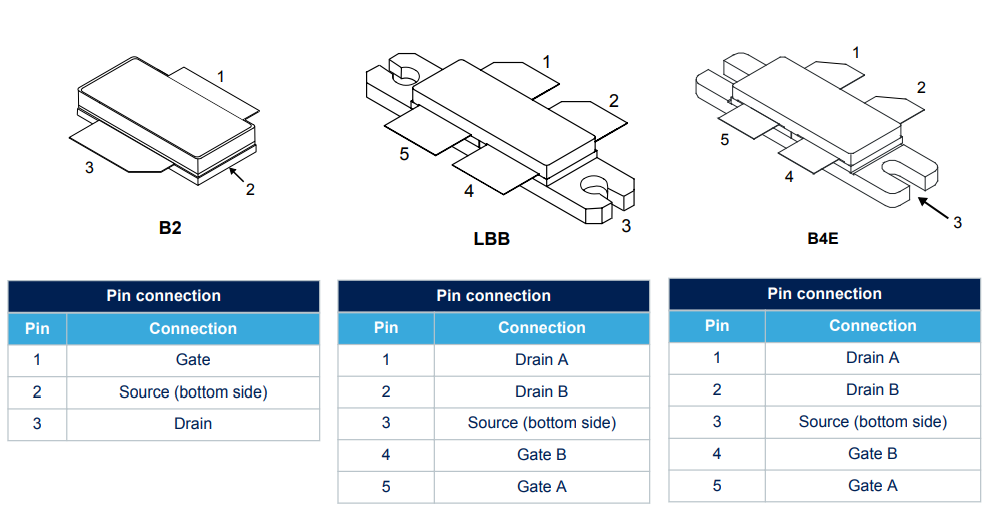

Collegamenti pin
