STMicroelectronics Sensore di pressione MEMS LPS27HHTW
Il sensore di pressione MEMS LPS27HHTW di STMicroelectronics è un sensore di pressione assoluta piezoresistivo ultra-compatto che funziona come un barometro a uscita digitale. Il sensore LPS27HHTW integra anche un sensore di temperatura per monitorare la temperatura ambientale. L'LPS27HHTW include un elemento di rilevamento e un'interfaccia CI che comunica tramite I2C, MIPI I3CSM o SPI dall'elemento di rilevamento all'applicazione. L'elemento sensibile rileva la pressione assoluta ed è costituito da una membrana in sospensione prodotta con un processo dedicato, sviluppato da ST.
L'LPS27HHTW STM è alloggiato in un package LGA in ceramica con un coperchio in metallo. È garantito il funzionamento del dispositivo su un intervallo di temperature che va da -40 °C a +85 °C. Il package LGA in ceramica è forato per consentire alla pressione esterna di raggiungere l'elemento di rilevamento. Il gel all'interno del CI protegge i componenti elettrici dall'acqua e il tappo metallico viene collegato elettricamente a terra per una migliore robustezza ESD.
Caratteristiche
- Sensore di pressione con package impermeabile
- Gel di conservazione e cappuccio metallico con messa a terra
- Intervallo di pressione assoluto da 260 hPa a 1260 hPa
- Consumo di corrente ridotto fino a 4 µA
- Precisione di pressione assoluta di 0,5 hPa
- Basso rumore del sensore di pressione di 0,7 Pa
- Precisione di temperatura di ±1,5°C
- Compensazione della temperatura integrata
- Uscita dati pressione a 24 bit
- ODR da 1 Hz a 200 Hz
- Interfacce SPI, I2C o MIPI I3CSM
- FIFO integrato
- Funzioni di interruzione delle soglie di pressione, indicatori FIFO, Data-Ready
- Tensione di alimentazione da 1,7 V a 3,6 V
- Senza piombo, conforme a ECOPACK
Applicazioni
- Altimetri e barometri per dispositivi portatili
- Applicazioni GPS
- Attrezzatura stazione meteo
- Orologi sportivi
- Sigarette elettroniche
- Monitoraggio profondità dell'acqua
- Contatori di Gas
Scheda associata
STMicroelectronics Scheda adattatore STEVAL-MKI220V1
Consente agli utenti di valutare i dispositivi MEMS nella famiglia di prodotti LPS27HHTW.

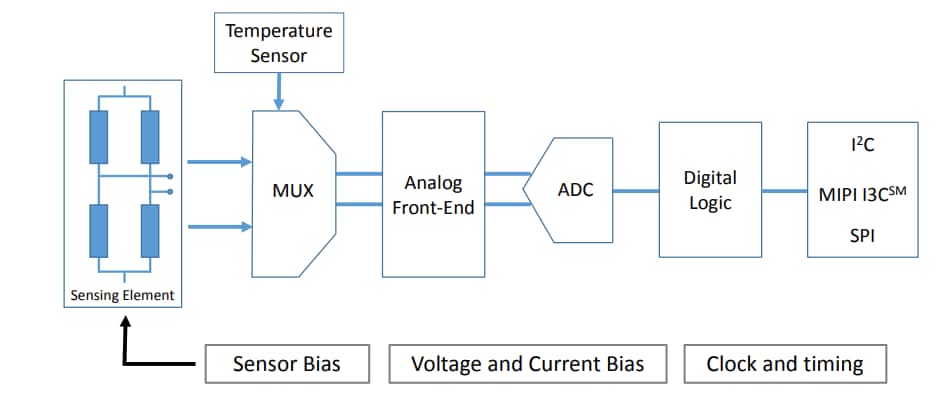

Schema a blocchi
