STMicroelectronics Regolatori per il settore automobilistico LD49100
I regolatori per il settore automobilistico LD49100 di STMicroelectronics forniscono una corrente massima di 1 A con un intervallo di tensione di ingresso da 1,5 V a 5,5 V e una tensione di interruzione tipica di 200 mV. Gli LD49100 dispongono di condensatori in ceramica all'ingresso e all'uscita, per una maggiore stabilità. I regolatori per il settore automobilistico LD49100 presentano una tensione di interruzione ultrabassa, bassa corrente di riposo e basso rumore, caratteristiche che li rendono ideali per una vasta gamma di applicazioni nel settore automobilistico.
Inoltre, i regolatori per il settore automobilistico LD49100 di STM hanno una bassa frequenza, reiezione di alimentazione di 70 dB e avviano il roll-off a 10 kHz. La funzione di abilitazione del controllo logico imposta la modalità di spegnimento per l'LD49100, consentendo un consumo di corrente complessivo minore di 1 μA. Le funzioni di protezione includono la funzione di limitazione di corrente costante per corto circuito e protezione termica.
L'LD49100 è disponibile in un package a 6 pin DFN6 (3 mm x 3 mm) certificato AEC-Q100 di grado 1 con una flangia saldabile.
Caratteristiche
- Conforme alle qualifiche AEC-Q100
- Intervallo di temperature: da -40 °C a +125 °C
- Tensione di ingresso: da 1,5 V a 5,5 V
- Tensione di interruzione ultrabassa: 200 mV tip. a carico di 1 A
- Corrente di riposo molto bassa: 20 µA tip. senza carico, 200 µA tip. con carico di 1 A, 1 µA max. in modalità off)
- Rumore molto basso senza condensatore di bypass: 30 µVRMS a VOUT = 0,8 V)
- Tolleranza tensione di uscita: ±2,0% a 25 °C
- Corrente di uscita garantita: 1 A
- Da 0,8 V a 4,5 V con incrementi da 100 mV e regolabile da 0,8 V
- Ampia gamma di tensioni di uscita disponibili su richiesta
- Arresto elettronico a controllo logico
- Funzione Power Good di alimentazione efficiente
- Stabile con condensatori in ceramica COUT = 1 µF
- Limite termico e di corrente interna
- Package DFN6 (3 mm x 3 mm) con flange saldabili
Applicazioni
- Infotainment e cluster
- ADAS
- Dispositivi telematici
- Componenti elettronici della carrozzeria

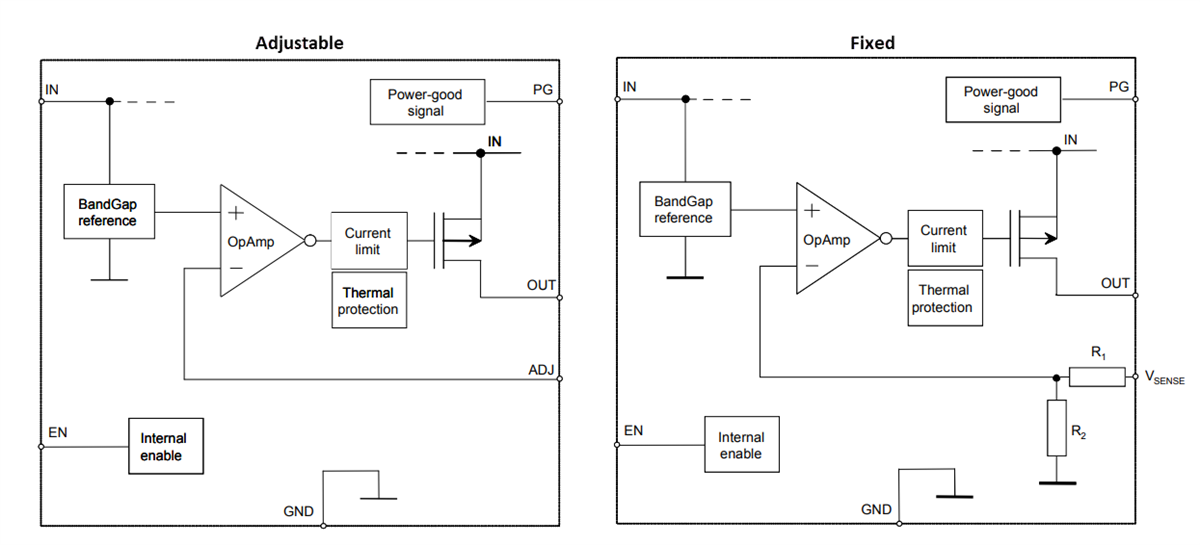

Schema
