STMicroelectronics Convertitori step-down sincroni L6982
I convertitori step-down sincroni L6982 di STMicroelectronics sono regolatori monolitici sincroni facili da usare in grado di erogare fino a 2 A CC al carico. L'L6982 dispone di un'ampia gamma di tensioni di ingresso, da 3,5 V a 38 V, che lo rende adatto a un'ampia gamma di applicazioni.
Il convertitore step-down sincrono L6982 STM offre una versione in modalità a basso consumo (LCM) e in modalità a basso rumore (LNM). La versione LCM massimizza l'efficienza a carico leggero con un'ondulazione di tensione di uscita controllata, in modo che il dispositivo sia adatto ad applicazioni alimentate a batteria. In confronto, la versione LNM rende costante la frequenza di commutazione e riduce al minimo l'ondulazione della tensione di uscita per le operazioni a carico leggero, soddisfacendo le specifiche per le applicazioni sensibili al rumore basso.
L'L6982 ha un'architettura in modalità corrente di picco ed è disponibile in un package SO-8L con compensazione interna, riducendo al minimo la complessità e le dimensioni del progetto.
Caratteristiche
- Tensione di funzionamento in ingresso da 3,5 V a 38 V
- Tensione di uscita da 0,85 V a VIN
- Corrente di uscita: 2 A CC
- Rete di compensazione interna
- Due versioni diverse: LCM per un'elevata efficienza a carichi leggeri e LNM per applicazioni sensibili al rumore
- Corrente di spegnimento: 2 μA
- Avvio progressivo interno
- Attivazione
- Protezione da sovratensione
- Sequenziamento di tensione di uscita
- Protezione termica
- Sincronizzazione con il clock esterno per dispositivi LNM
- Package SO 8L
Applicazioni
- Progettati per sistemi di alimentazione industriali bus da 24 V
- Apparecchiature alimentate a batteria da 24 V
- Nodi intelligenti decentralizzati
- Sensori e applicazioni sempre attive
- Applicazioni a basso rumore
Diagramma a blocchi

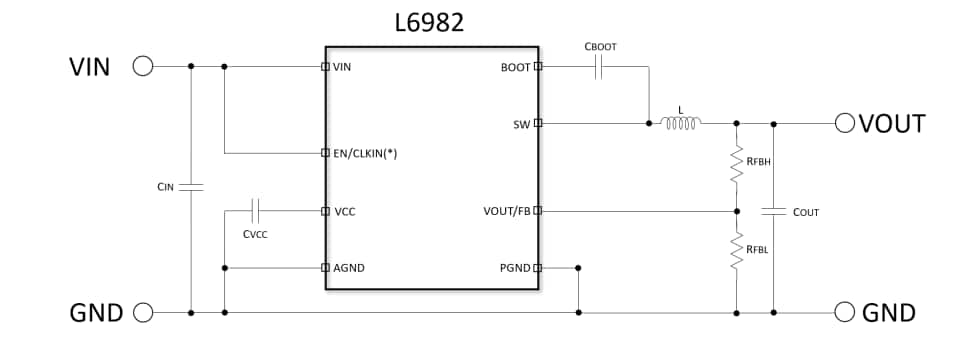

Applicazione di base (regolabile)
Strumenti di sviluppo correlati
STMicroelectronics Scheda di valutazione STEVAL-L6982CDR
Basato sul regolatore step-down monolitico sincrono L6982CDR.
STMicroelectronics Scheda di valutazione STEVAL-L6982NDR
Basato sul regolatore step-down monolitico sincrono L6982NDR.
