STMicroelectronics Interruttori IPS2050H e IPS2050H-32

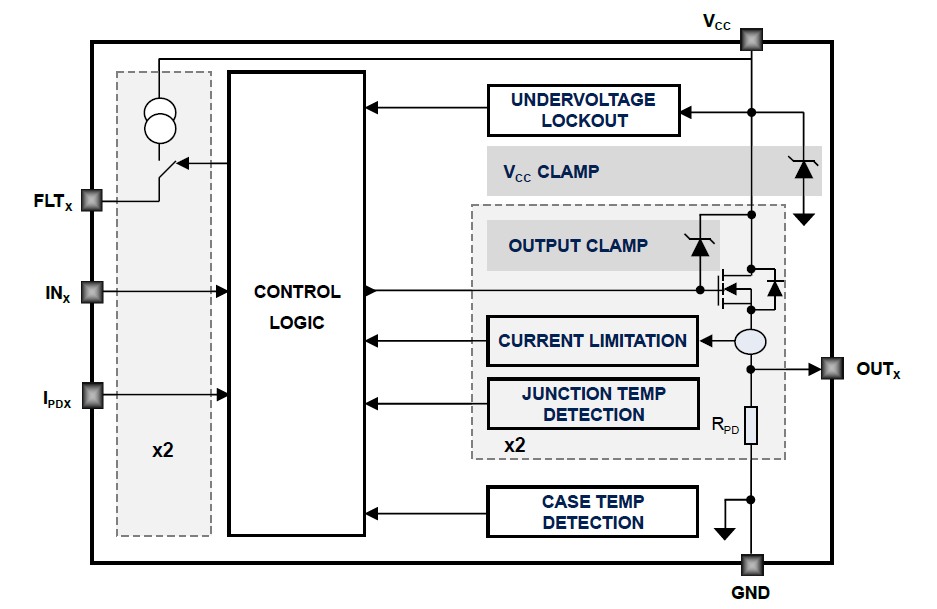

Ogni canale di uscita degli interruttori STM IPS2050H/IPS2050H-32 è protetto in modo indipendente dagli eventi di sovratemperatura di giunzione tramite un sensore di temperatura di giunzione. È incluso un ulteriore sensore di temperatura per monitorare la temperatura dell'involucro, in modo che un canale di uscita surriscaldato possa essere riattivato solo quando la temperatura dell'involucro torna al di sotto della temperatura di ripristino.

Gli interruttori offrono un circuito di protezione da sovraccarico integrato per canale che monitora la corrente di uscita e, attivando la soglia di intervento (IPK-x), inizia a modulare l'impedenza dell'interruttore di uscita per limitare la corrente di uscita a ILIM-X proteggendo sia il CI che il carico.

Gli interruttori IPS2050H/IPS2050H-32 consentono di ottenere due diverse serie di livelli di soglia di intervento e di limitazione (IPKH-X, ILIMH-X e IPKL-X, ILIML-X) per l'azionamento intelligente di carichi capacitivi (come lampadine) e carichi con requisiti di corrente di picco iniziali. La diagnostica CI si basa su due pin di GUASTO (sorgente di corrente), uno per ciascun canale. Ogni pin di guasto viene avviato da un sovraccarico o da una situazione di sovratemperatura sul canale collegato.
