STMicroelectronics Schede dimostrative EVALMASTERGAN
Le schede dimostrative EVALMASTERGAN di STMicroelectronics sono uno strumento facile da usare e rapido da adattare, progettato per valutare il System-in-Package MASTERGAN1 o MASTERGAN2. Il System-in-Package MASTERGAN1 implementa un alimentatore ad alta densità di potenza che integra un gate driver e due transistor GaN in modalità potenziata in una configurazione a mezzo ponte. Il MASTERGAN2 è un sistema di alimentazione avanzato su package che integra un gate driver e due transistor GaN in modalità potenziata in una configurazione asimmetrica a mezzo ponte. Le schede dimostrative EVALMASTERGAN creano rapidamente nuove topologie senza la necessità di un design PCB completo.
Le schede dimostrative EVALMASTERGAN1 o EVALMASTERGAN2 di STM presentano un generatore di tempo morto di ingresso programmabile su scheda con una singola alimentazione VCC (6 V tipico). Inoltre, la scheda offre un regolatore di tensione lineare integrato con un rail da 3,3 V per alimentare un circuito logico a bassa tensione, come microcontroller o FPGA.
Includono anche ingombri aggiuntivi per la personalizzazione nell'applicazione finale. Queste personalizzazioni includono l'uso di un segnale di ingresso separato o di un singolo segnale PWM, l'uso di un diodo di bootstrap esterno, l'alimentazione individuale per VCC, PVCC o Vbo e l'uso di un resistore shunt low-side per topologie in modalità corrente di picco. Sono accessibili tutti i pin dei MASTERGAN1 e MASTERGAN2.
Le schede sono un PCB FR-4 di larghezza 56 mm x 70 mm, con una Rth(J-A) di 35 °C/W, senza flusso d'aria forzato.
Caratteristiche
- Scheda dimostrativa a mezzo ponte dotata di MASTERGAN1 o MASTERGAN2 e in grado di resistere a 600 V
- Ingresso VCC su connettore a vite o pin strip configurato per tensioni di alimentazione MASTERGAN1 o MASTERGAN2
- Set completo di funzionalità per pilotare MASTERGAN1 e MASTERGAN2 con segnale di pilotaggio singolo o complementare
- Generatore di tempo morto integrato per convertire il singolo segnale PWM in due segnali LIN e HIN complementari con tempi morti regolabili in maniera indipendente
- Regolatore da 3,3 V integrato per l'alimentazione di circuiti esterni (fino a 50 mA)
- Giunzione da 35 °C/W a resistenza termica ambientale per valutare topologie di grande potenza
- Connettore ad alta frequenza per monitoraggio dei pin GL e GH MASTERGAN1 o MASTERGAN2
- Spazio libero per shunt low-side, condensatori di bootstrap esterni e condensatori bulk ad alta capacità e alta tensione
- Conforme a RoHS
Applicazioni
- Industrial power supplies
- Consumer electronics
- Renewable energy
- Automotive
- LED lighting
- 5G and telecom infrastructures
- Aerospace and defense
- Portable and IoT devices
Collegamento di alimentazione e segnale

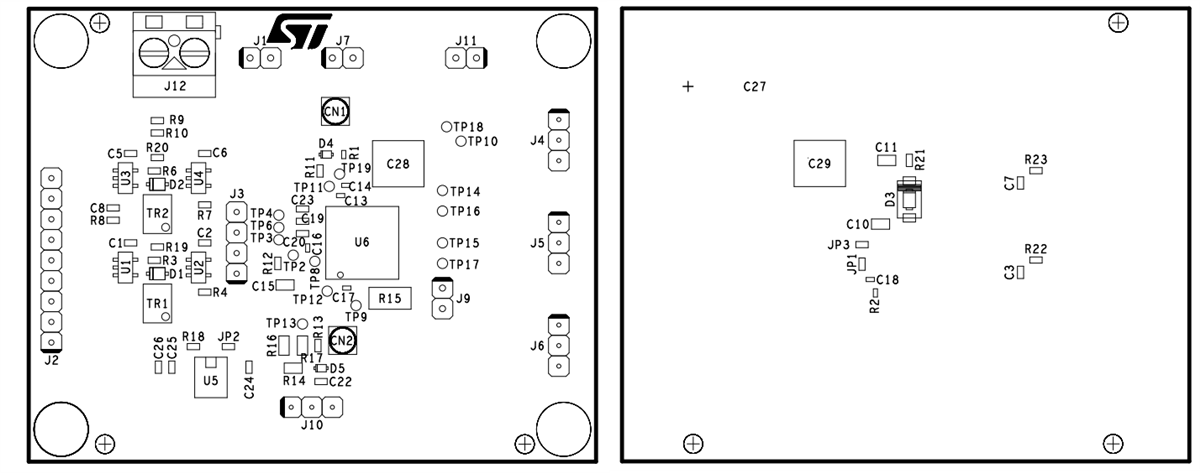

Posizionamento dei componenti
