STMicroelectronics Driver LED per il settore automobilistico ALED7709
I driver LED ALED7709 di STMicroelectronics per il settore automobilistico sono conformi allo standard AEC-Q100 di grado 1 e combinano un controller boost/SEPIC e quattro dissipatori di corrente costante a valle. L'ALED7709 di STMicroelectronics è progettato per pilotare stringhe di LED ad alta luminosità. La sezione del convertitore di commutazione fornisce la guida di alimentazione per le stringhe di LED, il cui valore è costantemente ottimizzato per la massima efficienza. Il controller boost/SEPIC supporta la sincronizzazione esterna e lo spettro di diffusione.
Caratteristiche
- Conforme allo standard AEC-Q100: Grado 1
- Intervallo temperatura di funzionamento -40 °C < TJ < 150 °C
- Intervallo di tensioni di funzionamento in ingresso da 4,5 V a 42 V
- Tolleranza fino a 60 V per assorbimento di carico con batteria 24 V
- Supporta eventi di avviamento della batteria fino a un’alimentazione di 4 V
- Controllo simultaneo o esclusivo tramite interfaccia PWMI e I2C
- Sezione controller di commutazione
- Bassa corrente di spegnimento ISHDN < 15 µA
- Controller modalità corrente di picco a frequenza fissa
- Interruttore di alimentazione ciclo per ciclo OCP
- Frequenza di commutazione regolabile (da 250 kHz a 2,2 MHz) con spettro espanso opzionale
- Supporto topologie SEPIC e boost sincronizzato
- Controllo interruttore di linea per risparmio energetico in standby e protezione da corrente di spunto
- Protezione da cortocircuiti in uscita e sovratensione in ingresso
- Sezione di controllo stringhe LED
- 4 uscite a corrente costante nominale da 40 V
- Regolabile fino a 200 mA per canale
- ±2% tip. Precisione della corrente di uscita
- PWM misto e oscuramento analogico
- Frequenza di oscuramento da 100 Hz a 12,8 kHz
- Rapporto di oscuramento 10000:1 a 100 Hz
- Gestione del sensore di temperatura LED (NTC)
- Sfasamento dei canali selezionabili e tempo di salita/discesa regolabile per ridurre le interferenze elettromagnetiche
- Rilevamento di cortocircuiti LED a canale aperto
- Sono disponibili due versioni: ALED7709A e ALED7709B
Applicazioni
- Illuminazione automobilistica e retroilluminazione
- Visualizzazione Cluster/infotainment
- Display Head-Up (HUD)
- Sistema di illuminazione degli strumenti
- Luce ambientale

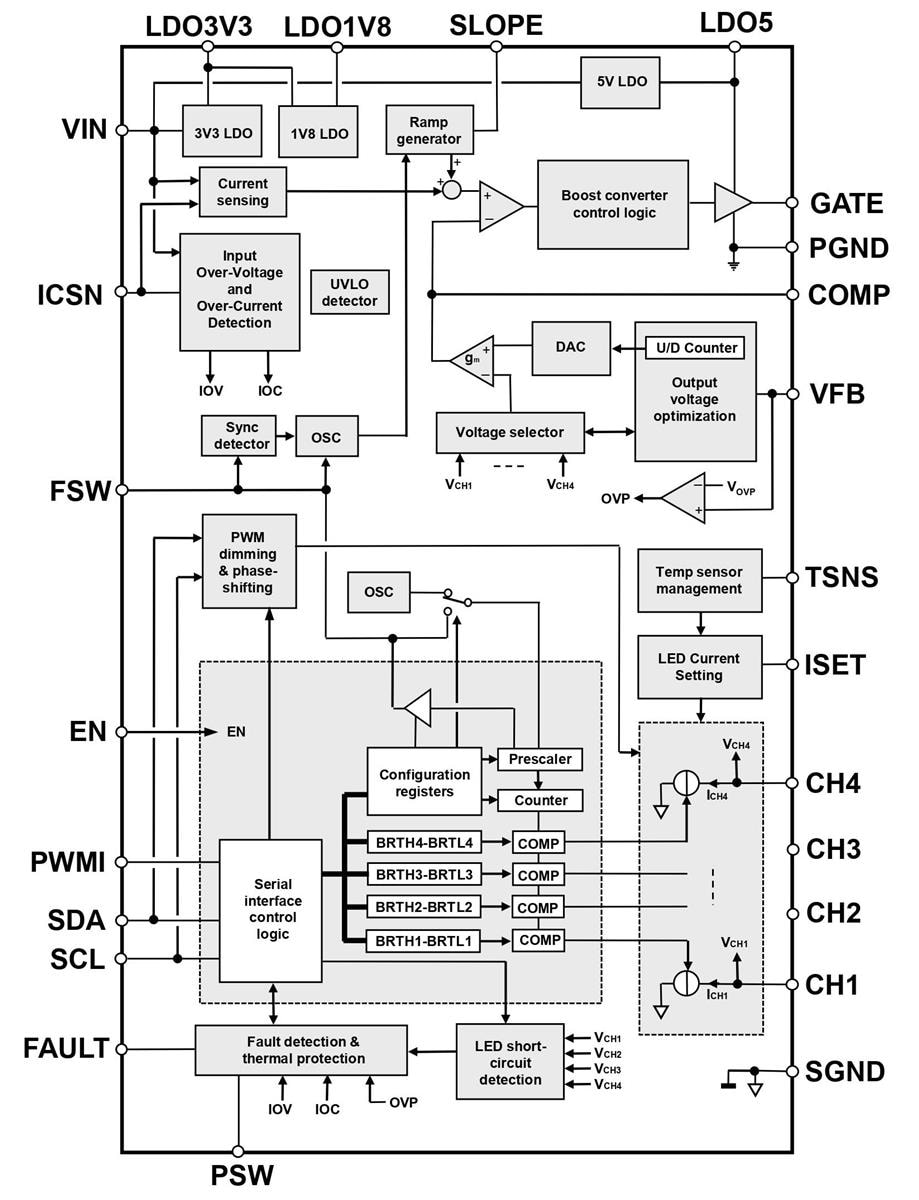

Diagramma a blocchi
Scheda di valutazione
STMicroelectronics Kit di valutazione driver LED per il settore automobilistico STEVAL-LLL014V1
Presenta quattro stringhe di LED e utilizza il driver LED ALED7709.
