STMicroelectronics Scheda di valutazione AEK-POW-LDOV02J
La scheda di valutazione AEK-POW-LDOV02J di STMicroelectronics si basa su L99VR02J, un regolatore di tensione lineare per applicazioni automobilistiche con tensione di uscita configurabile. Questo scheda presenta otto tensioni di uscita fisse selezionabili (0,8 V, 1,2 V, 1,5 V, 1,8 V, 2,5 V, 2,8 V, 3,3 V e 5 V) fino a 500 mA di capacità di corrente di carico. La scheda di valutazione AEK-POW-LDOV02J è dotata di un pin di abilitazione, ripristino, watchdog, segnalazione di temperatura avanzata con rilevamento della sovratensione di uscita e scarica di uscita veloce. La scheda di valutazione funziona in un intervallo di temperatura (Tj) da -40 °C a 175 °C ed è adatta per applicazioni elettroniche in ambienti ad alte temperature. Le applicazioni tipiche comprendono alimentatori per microcontroller, driver per display nel settore automobilistico, sensori e processori per l'infotainment.
Caratteristiche
- funzionalità di protezione e diagnostica:
- abilitazione pin;
- ripristino;
- watchdog;
- corrente di cortocircuito in uscita programmable (Ishort);
- avviso termico avanzato con rilevamento di sovratensione in uscita;
- scarica di uscita rapida;
- tensioni di uscita fisse selezionabili da 0,8 V, 1,2 V, 1,5 V, 1,8 V, 2,5 V, 2,8 V, 3,3 V e 5 V;
- capacità di corrente di carico fino a 500 mA.
Applicazioni
- alimentatori per microcontroller;
- driver per display nel settore automobilistico;
- sensori;
- processori per l'infotainment.
Diagramma a blocchi:

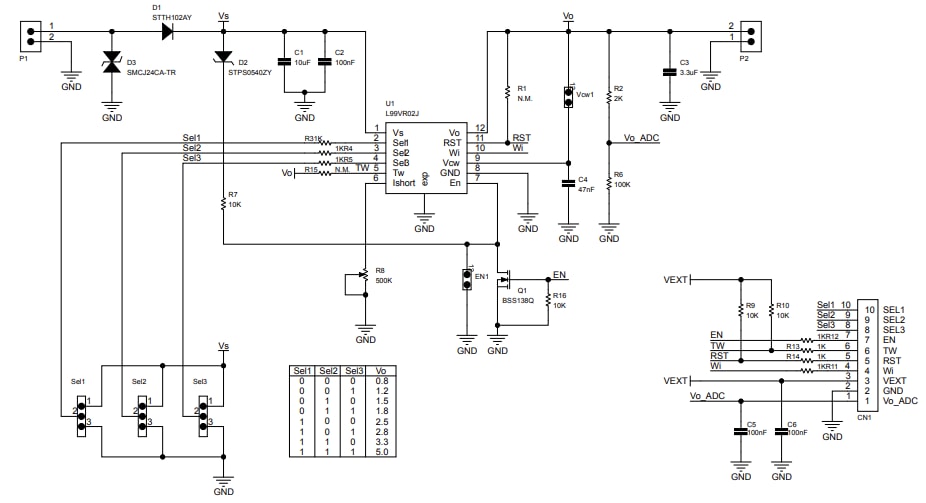

Diagramma schematico:
Prodotto correlato:
STMicroelectronics Regolatore di tensione lineare L99VR02J
Presenta basso consumo di corrente di riposo, bassa tensione di dropout e scarica di uscita rapida.
