STMicroelectronics Controller SINK USB PD autonomo STUSB4531
Il controller SINK USB PD autonomo STUSB4531 di STMicroelectronics è destinato ai dispositivi sink USB Type-C® . Basato sulla configurazione PDO predefinita memorizzata in una memoria interna non volatile, l'STUSB4531 implementa algoritmi proprietari per negoziare un contratto di fornitura di energia con una source senza richiedere il supporto software (modalità autorun), rendendolo un dispositivo ideale per la ricarica automatica ad alta potenza, specialmente da uno stato di batteria scarica.
L'STUSB4531 di STMicroelectronics implementa anche un'interfaccia semplice (modalità ibrida) per supportare applicazioni complete con un leggero strato software esterno.
Caratteristiche
- Supporta fino a cinque profili PDO SINK (fisso, variabile, PPS)
- Supporta la configurazione PDO statica o dinamica
- Segnalazione del profilo source
- Stack PD autonomo
- Modalità software Ibrido
- Monitoraggio attivo della tensione VBUS
- Percorso di scarica del sistema e del cavo integrato
- Driver di gate integrato per switch VBUS (PMOS)
- Supporto esterno Vconn
- Protezioni contro i cortocircuiti VBUS
- AMR = 28 V
- Intervallo di temperatura da -40 °C fino a +105 °C
- ESD = 1 kV CDM/4kV HBM
- Certificazione
- USB Type-C® (rev2.4)
- Specifiche di fornitura alimentazione USB (Rev. 3,2)
- TID#: 13956
- Conformità UE: IEC 62680-1-3:2024/IEC 62680-1-2:2024
Applicazioni
- Sostituzione USB micro-B e connettore cilindrico CC
- Applicazioni alimentate da VBUS, a batteria e alimentate esternamente
- Set-top box, videocamere, fotocamere, giochi, display e televisori
- Internet delle cose (IoT), droni, stampanti e stampanti 3D
- Accessori per computer e hub dati
- Accessori e dispositivi alimentati a batteria
- Illuminazione a LED e industriale
- Assistenza sanitaria e dispositivi portatili
- Qualsiasi dispositivo sink di tipo C/PD

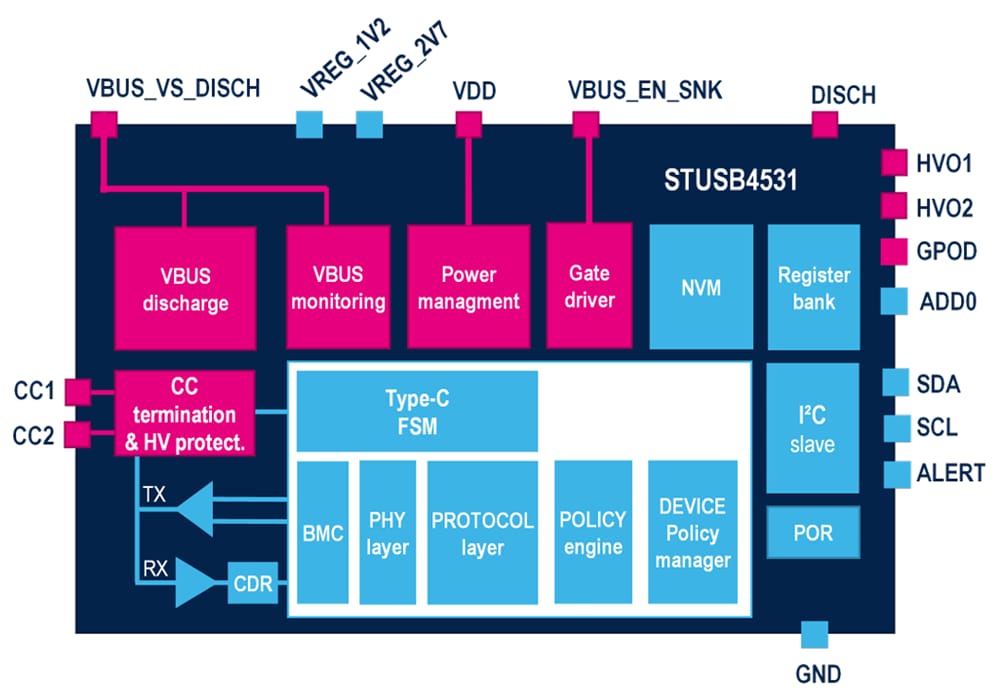

Diagramma a blocchi
Strumenti di sviluppo
STMicroelectronics Progetto di riferimento EVAL-SCS006V1
Progettato per una rapida migrazione da una presa di alimentazione personalizzata o da un connettore cilindrico CC a un connettore USB tipo C®
STMicroelectronics Scheda di valutazione EVAL-SCS007V1
Costruita sull'STUSB4531, un sink USB PD pronto all'uso.
