STMicroelectronics STDRIVEG612 600 V driver per gate a mezza ponte
Il driver di gate a mezza ponte ad alta velocità STDRIVEG612 600 V di STMicroelectronics è ottimizzato per il pilotaggio a 5 V di HEMT GaN in modalità avanzata. La sezione del driver di lato alto è progettata per supportare un rail di tensione fino a 600 V e può essere facilmente alimentata dal diodo bootstrap integrato. La capacità di corrente elevata, il breve ritardo di propagazione con un eccellente adattamento del ritardo e gli LDO integrati rendono lo STDRIVEG612 ottimizzato per l'azionamento di dispositivi GaN ad alta velocità.
Lo STDRIVEG612 è dotato di UVLO di alimentazione su misura per applicazioni a commutazione dura, un comparatore di sovracorrente con SmartSD e l'interblocco per evitare condizioni di conduzione incrociata. La portata estesa dei pin di ingresso consente un facile collegamento con i controller. Il pin di standby consente di ridurre il consumo energetico durante i periodi di inattività o in modalità burst. Lo STDRIVEG612 di STMicroelectronics funziona all'interno dell'intervallo di temperatura industriale da -40 °C a +125 °C. Il dispositivo è fornito in un package QFN compatto con dimensioni di 4 mm x 5 mm x 1 mm e un passo di 0,5 mm.
Caratteristiche
- Rail ad alta tensione fino a 600 V
- Immunità transitoria ±200 V/ns dV/dt
- Driver con percorso separato per sink e sorgente per una guida ottimale
- Sink 1,8 A e 1,2 Ω
- Sorgente 0,8 A e 4,0 Ω
- Regolatori lineari a lato alto/basso per tensione di azionamento del gate di 5 V
- Tempo di avvio del lato alto rapido di 5 µs
- Ritardo di propagazione di 50 ns, Pulse di uscita minimo di 15 ns
- Alta frequenza di commutazione (>1 MHz)
- Diodo di bootstrap integrato
- Supporto completo del funzionamento di commutazione rigida GaN
- Comparatore per il rilevamento di sovracorrente con arresto intelligente
- Funzione UVLO su VCC, VHS e VLS
- Ingressi logici separati e pin di spegnimento
- Pin di guasto per segnalazione di sovracorrente, sovra temperatura e UVLO
- Funzione di standby per modalità a basso consumo
- PGND separato per la compatibilità di guida della sorgente Kelvin e dello shunt di corrente
- Input compatibile da 3,3 V a 20 V con isteresi e pull-down
Applicazioni
- convertitori AC-DC, DC-DC e risonanti
- PFC e raddrizzatori sincrono
- Caricabatterie e adattatori
- Driver per motori per elettrodomestici, pompe e compressori
- Automazione industriale
- Servos e drive industriali
- Amplificatori audio di Classe D e inverter multilivello
- Micro inverter solari, ottimizzatori e MPPT

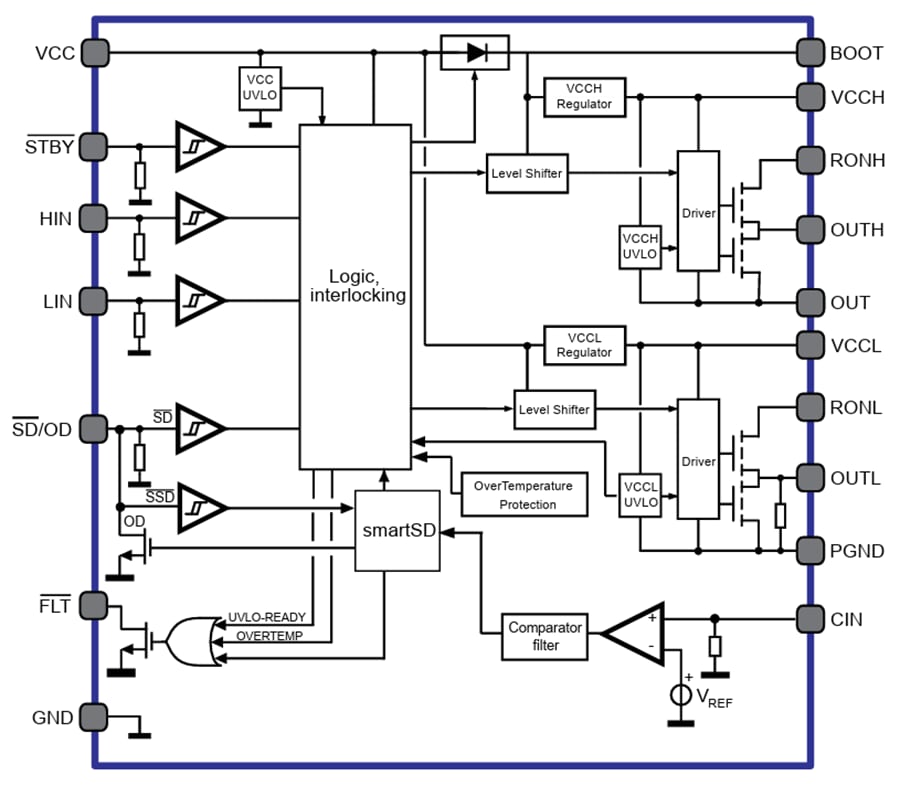

Diagramma a blocchi
Strumento di sviluppo
STMicroelectronics Scheda di valutazione EVLSTDRIVEG212
Valuta le caratteristiche del driver di gate STDRIVEG212 in una configurazione a mezza ponte.
