STMicroelectronics Regolatore di tensione a bassa caduta (LDO) 250 mA LDQ40
Il regolatore di tensione a bassa caduta LDQ40 250 mA STMicroelectronics è un regolatore di tensione ad alta precisione che offre 250 mA di corrente. È disponibile in un package SOT23 5 L, DFN 2x2 6 L per massimizzare il risparmio di spazio. Il dispositivo è stabilizzato con un piccolo condensatore in materiale ceramico sull’uscita. La bassa caduta, la bassa corrente di riposo e la protezione da cortocircuiti rendono l' LDQ40 adatto per applicazioni alimentate a batteria a bassa potenza.
Una funzione di abilitazione del controllo logico imposta la modalità di spegnimento dell'LDQ40 STMicroelectronics, garantendo un consumo di corrente complessivo <0,3 µa.="" la="" protezione="" termica="" è="">
Caratteristiche
- Qualificati AEC-Q100 di grado 1
- Intervallo di temperatura di funzionamento compreso tra -40 °C e 150 °C
- Tensione di ingresso: da 3,3 V a 40 V
- Tensione di caduta: (500 mV tip. a carico di 250mA)
- Bassa corrente di terra (2 μA tip. senza carico)
- Tensione di uscita: 1,8 V, 2,5 V, 3,3 V e 5,0 V e ADJ da 1,2 V a 12 V
- Tolleranza tensione di uscita di ±1,5% di sovratemperatura, ±0,5% a 25 °C
- Corrente di uscita a 250 mA garantita
- Alimentazione efficiente per versioni fisse
- Arresto elettronico a controllo logico
- Limite di corrente interno
- Protezione da cortocircuiti
- Interruzione termica
- Funzione di scarica attiva in uscita
- Opzioni del package
- SOT23-5L, DFN 2x2 6 L per applicazioni industriali
- Flanche bagnabili DFN 2 mm x 2 mm 6 L per applicazioni automotive
Applicazioni
- Trasmissione propulsore EV
- Applicazione sempre attiva connessa alla batteria
- Infotainment e pannelli strumenti
- ADAS

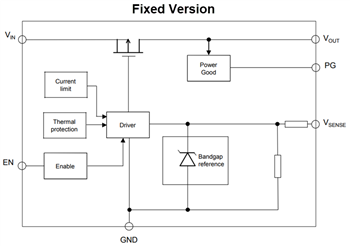

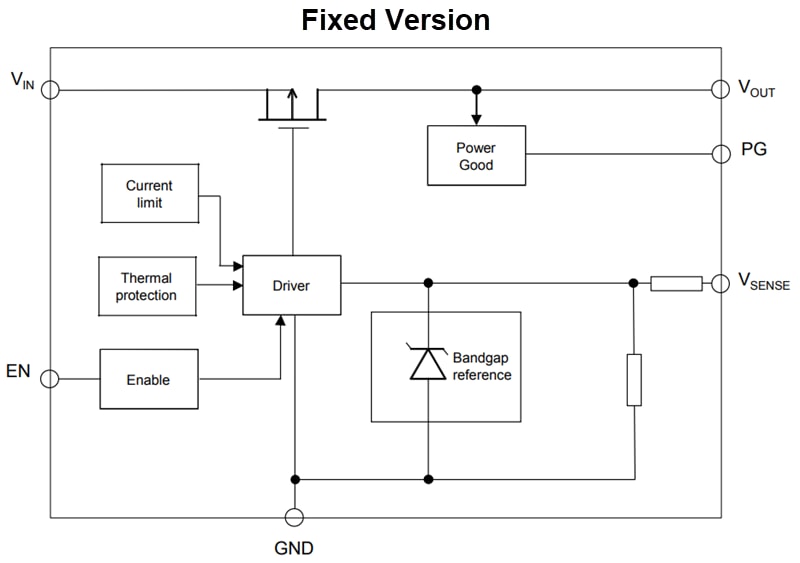

Diagrammi a blocchi
