STMicroelectronics Amplificatore audio BTL di classe D HFA80A
L’amplificatore audio BTL di classe D HFA80A di STMicroelectronics è un amplificatore audio a ingresso analogico a quattro canali con diagnostica avanzata, alta frequenza di commutazione PWM e audio ad alta risoluzione. L’alto livello di integrazione e l’elaborazione del segnale integrata consentono eccellenti prestazioni audio. HFA80A include un’interfaccia bus I2C per controllare il funzionamento e leggere lo stato dell’amplificatore di potenza, eseguire la diagnostica e accedere in genere alle caratteristiche di questo amplificatore.
Un rilevatore di distorsione dedicato e un pin di uscita diagnostica, CD/DIAG, facilita il carico di comunicazione sul microcontroller e può indurre l’host a leggere informazioni importanti man mano che diventa disponibile. In base ai registri di configurazione programmabili, tutte le informazioni utili derivate dai rilevatori interni (avvertenze termiche, offset di uscita, protezione da sovracorrente, ecc.) possono essere impostate in modo selettivo per commutare il pin CD/DIAG.
HFA80A di STMicroelectronics implementa un concetto di diagnostica del carico appositamente progettato per le applicazioni automobilistiche. Integra un algoritmo diagnostico di carico immuni al rumore altamente affidabile con stimoli auto-generati. Questa funzione rileva connessioni o variazioni di carico anomale e rende queste informazioni disponibili tramite il bus I2C.
Caratteristiche
- Conformi alle qualifiche AEC-Q100
- Intervallo operativo di alimentazione da 4,5 V a 18 V
- Conforme EMI a CISPR25 livello V
- Uscite BTL di classe D
- Compatibile con assorbimento di carico della batteria (40 V)
- Dimensioni e costo ridotti dell’LC di uscita grazie al PWM di commutazione 2 MHz
- Supporto banda audio estesa
- Configurazioni di carico multiplo
- In grado di pilotare carichi altoparlanti 4 Ω e 2 Ω
- Opzioni per altoparlante e driver di linea
- Le uscite di potenza MOSFET consentono un’elevata capacità di potenza in uscita
- Tipo 4 x 28.5W/4Ω a 14,4 V, 1 kHz, THD = 10%
- Tipo 4 x 23 con 4 Ω a 14,4 V, 1 kHz, THD = 1%
- Tipo 4 x 49 con 2 Ω a 14,4 V, 1 kHz, THD = 10%
- Tipo 4 x 39 con 2 Ω a 14,4 V, 1 kHz, THD = 1%
- Prestazioni audio a 4 Ω, 14,4 V, 1 kHz
- THD 0,015% tip a 1 W, 1 kHz su carichi 4 Ω
- Rumore di uscita 52 μV (tip.) con guadagno 26 dB
- Diafonia 86 dB tipica a 1 W, 1 kHz su carichi 4 Ω
- PSRR 80 dB tip a 1 W, 1 kHz su carichi 4 Ω
- Accensione rapida e latenza molto bassa per applicazioni di elaborazione audio ad alta velocità
- Quattro indirizzi I2C
- Configurabilità completa I2C con selezione/diagnostica di mute/play/guadagno indipendente dal canale
- Pilotaggio bus I2C (opzione I2C fast (clock da 1 MHz))
- Spettro espanso clock PWM di uscita
- Matrice diagnostica completa con informazioni disponibili sia sul pin I2C che CD/DIAG
- Diagnostica indipendente di rilevamento del carico CC e CA per canale con soglia selezionabile
- Diagnostica di avvio per cortocircuiti a VCC/GND
- Protezione da sovracorrente con una soglia configurabile (selezionabile al 2)
- Rilevatore sfasamento CC tensione di ingresso
- Rilevatore sfasamento corrente di uscita libera
- Protezione termica e avviso termico (quattro avvertenze termiche)
- DAM (misuratore di ammissione digitale)
- Pin di ingresso/uscita sincronizzazione
- Immune al rumore pop/segno di spunta all’accensione/spegnimento, variazioni della batteria durante la diagnostica
- Legacy (modalità di backup senza controllo I2C)
- Protezioni integrate ESD (2 kV HBM, CDM angolare 500V/750V)
- Package pad-up esposto LQFP48L

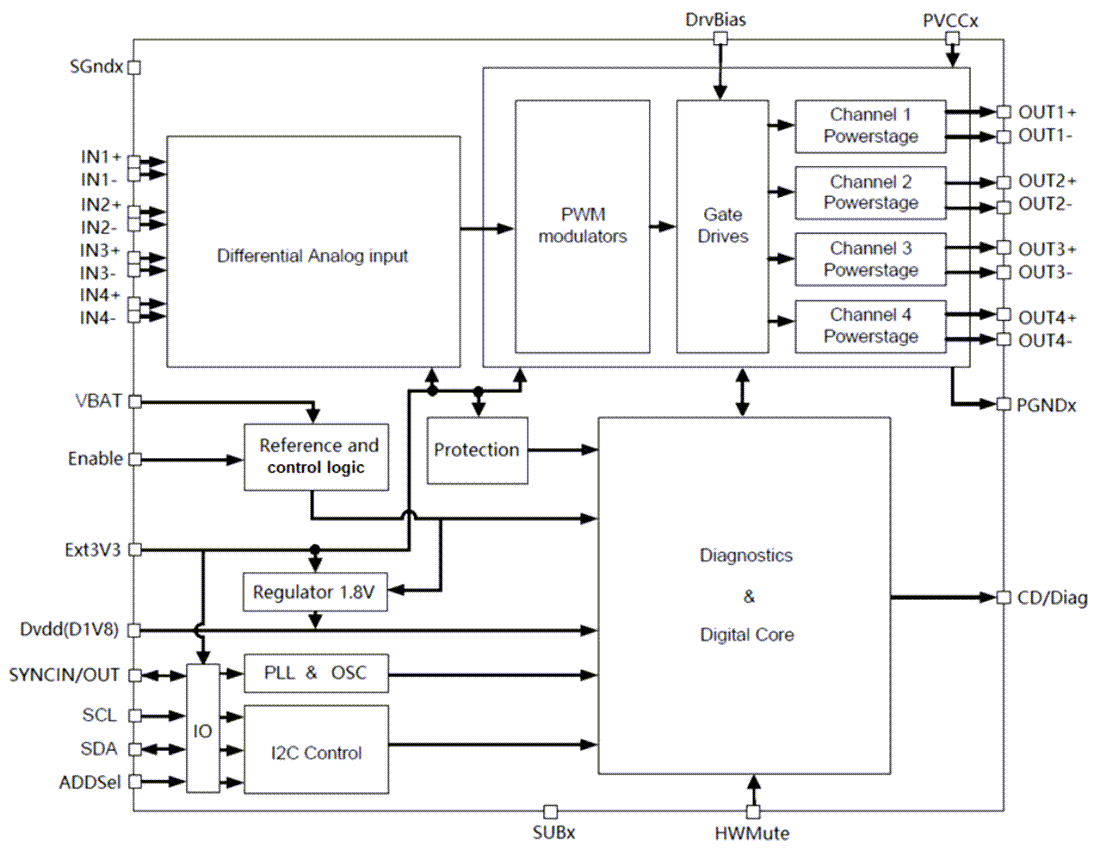

Schema a blocchi
