Semtech Diodo TVS a bassa capacità SVS03331P1RBQ

Il diodo TVS a bassa capacità SVS03331P1RBQ di Semtech  è progettato specificamente per fornire protezione secondaria da sovratensioni ed ESD su antenne e porte dati ad alta velocità. L'SVS03331P1RBQ in package DFN a 2 pin da 1,00 mm × 0,60 mm × 0,50 mm utilizza la tecnologia snap-back per minimizzare le tensioni di clamp del dispositivo. Ogni dispositivo protegge una linea ad alta velocità che opera a 3,3 V con una capacità tipica di 0,37 pF. Le caratteristiche ESD sono evidenziate da un'alta tensione di sopportazione ESD secondo IEC 61000-4-2 (±30 kV a contatto e ±30 kV in aria) e da una resistenza dinamica estremamente bassa (0,22 Ω tipica). Il Semtech SVS03331P1RBQ dispone di terminali senza piombo ed è qualificato secondo lo standard AEC-Q101 per applicazioni automobilistiche.

Caratteristiche

  • Alta tensione di sopportazione ESD
    • IEC 61000-4-2 (ESD) - ±30 kV a contatto, ±30 kV in aria
    • ISO 10605 (ESD) - ±25 kV a contatto, ±25 kV in aria
  • Piccolo pacchetto DFN a 2 pin da 1.00 mm x 0,60 mm x 0,50 mm
  • Protegge una linea
  • Tensione di bloccaggio ESD bassa
  • Tensione di lavoro di 3,3 V
  • Bassa capacità tipica di 0,37 pF
  • Bassa corrente di dispersione
  • Bassa resistenza dinamica
  • Conformi alle qualifiche AEC-Q101
  • Tecnologia a valanga a stato solido in silicio

Applicazioni

  • Antenne
  • USB 3.0/ USB 3.1/ USB Tipo-C®
  • Settore automobilistico
  • Apparecchiature industriali

Specifiche

  • Potenza di picco massima dell'impulso pari a 80 W
  • Corrente di picco massima di 10 A
  • Tensione massima di isolamento inversa di 3,3 V
  • Intervallo di tensione di rottura inversa da 6 V a 11 V
  • Corrente di dispersione inversa massima di 50nA, tipica <>
  • Tensione di bloccaggio massima di 8 V, tipica di 5,3 V
  • 3,4 V a 6.0 V intervallo tipico di tensione di serraggio ESD
  • Resistenza dinamica tipica di 0,22 Ω
  • Capacità massima di giunzione di 0,43 pF, 0,37 pF tipica
  • Intervallo di temperatura di funzionamento/giunzione da -40 °C a +125 °C

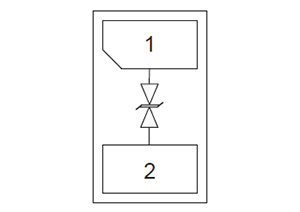

Schema funzionale

Schema - Semtech Diodo TVS a bassa capacità SVS03331P1RBQ

Dimensioni

Disegno meccanico - Semtech Diodo TVS a bassa capacità SVS03331P1RBQ
